Quét tự động là gì?
Quét tự động là phương pháp quét chính của Lumafield. Chỉ cần đưa phần của bạn vào, đặt thời gian và để hệ thống tự động tối ưu hóa cài đặt quét phím để đảm bảo chất lượng tái tạo cao nhất, hợp lý hóa quy trình làm việc của bạn để kiểm tra định kỳ.Quét tự động so với Quét thủ công
Lumafield khuyến nghị Quét tự động cho phần lớn các ứng dụng. Hầu hết người dùng sẽ thấy rằng Quét tự động luôn mang lại kết quả tối ưu, với Quét thủ công chỉ dành riêng cho các yêu cầu kiểm tra chuyên môn cao hoặc phi tiêu chuẩn.Lưu ý: Đối với các trường hợp sử dụng không chuẩn nằm ngoài phạm vi Quét tự động, vui lòng liên hệ với support@lumafield.com để được hướng dẫn về cách tối ưu hóa quy trình làm việc của bạn.
Cài đặt có thể điều chỉnh
Quét tự động hợp lý hóa cấu hình để không cần phải có kiến thức chuyên môn về CT chuyên biệt để có được hình ảnh chất lượng cao. Chỉ cần định vị bộ phận của bạn, cho biết thành phần vật liệu, chọn thời lượng quét và để Bộ điều chỉnh tự động quyết định phần còn lại của các thông số quét của bạn.Vị trí và độ phóng đại
- Xoay: Xác minh khoảng trống FOV để xoay 360° hoàn toàn
- Phóng to (thu phóng): Di chuyển phần đó đến gần nguồn hơn để tăng độ phân giải
- Dịch (lên/xuống): Căn giữa vùng quan tâm trong khung
Lưu ý: Các mẫu Neptune khác nhau có “điểm phù hợp” cụ thể để phóng đại. Để biết điểm chuẩn độ phân giải chi tiết, hãy tham khảo Hướng dẫn định vị sao Hải Vương. Hướng dẫn này cũng sẽ cung cấp thông tin tổng quan về các mô-đun thu ảnh nâng cao dành cho Quét xoắn ốc và Quét bù ngang.
Điều chỉnh thông số
- Vật liệu đơn sắc: Chọn mục này cho các bộ phận có mật độ đơn, đồng đều. Cài đặt này cũng thích hợp cho các tổ hợp có mật độ vật liệu gần giống nhau, chẳng hạn như một bộ phận được làm từ nhiều loại nhựa tương tự.
- Đa vật liệu: Được tối ưu hóa cho các cụm lắp ráp có nhiều mật độ vật liệu, cài đặt này giúp phần mềm xử lý tốt hơn các giao diện có độ tương phản cao, chẳng hạn như các thành phần kim loại được bọc trong nhựa hoặc PCBA phức tạp
Scan Sweep
Scan Sweep là một công cụ tối ưu hóa quy trình. Nó thực hiện một loạt các lần quét liên tiếp với các khoảng thời gian khác nhau trong tổng Thời gian quét được phân bổ của bạn. Thực hiện Scan Sweep để so sánh chất lượng qua các thời điểm quét khác nhau.- Một lần quét: Chế độ thu ảnh một lần tiêu chuẩn
- Ba hoặc năm lần quét: Tốt nhất để quay số trong thời gian tối thiểu cần thiết để đạt được chất lượng hình ảnh mong muốn của bạn. Tất cả các lần quét từ quá trình quét sẽ được đưa vào cùng một dự án để dễ so sánh giữa các lần quét
Ghi đè tham số nâng cao
Lưu ý: Những cài đặt này tác động đáng kể đến tính chất vật lý của quá trình quét. Chúng tôi khuyên bạn chỉ nên sử dụng những phần ghi đè này nếu bạn hiểu rõ về việc chụp ảnh CT hoặc đã tham khảo ý kiến của nhóm Hỗ trợ Lumafield tại support@lumafield.com.

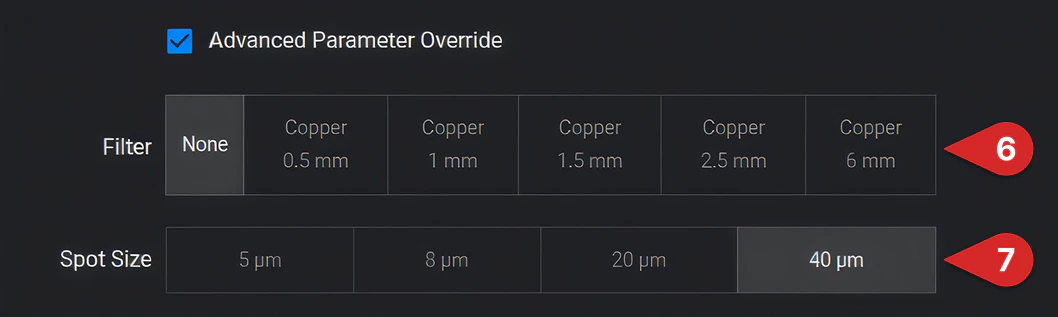

Lựa chọn bộ lọc
Bộ lọc giảm thiểu hiện tượng làm cứng chùm tia bằng cách loại bỏ tia X năng lượng thấp hơn trước khi chúng chạm tới vật thể. Điều này đảm bảo chùm tia đồng đều hơn, có khả năng xuyên qua các vật liệu dày đặc tốt hơn.- Khi nào nên sử dụng: Hữu ích cho các bộ phận lắp ráp đa vật liệu và các bộ phận đơn vật liệu hoặc kim loại dày đặc
- Sự cân bằng: Bộ lọc dày hơn yêu cầu thời gian phơi sáng lâu hơn để duy trì tín hiệu đầy đủ, dẫn đến thời gian quét lâu hơn
- Các tùy chọn có sẵn: Độ dày bộ lọc đồng 0,5 mm, 1 mm, 1,5 mm, 2,5 mm và 6 mm
Kích thước điểm (chỉ Neptune MFX)
Kích thước điểm xác định điểm gốc của chùm tia X, tạo ra sự cân bằng cơ bản giữa độ sắc nét hình học và công suất (thông lượng). Quét tự động thường tối ưu hóa kích thước điểm gần với Kích thước Voxel của quá trình quét.- Kích thước điểm nhỏ (5 µm): Cung cấp độ phân giải và độ sắc nét tối đa; lý tưởng cho các tính năng vi mô nhưng yêu cầu thời gian quét lâu hơn do hạn chế về nguồn điện
- Kích thước điểm lớn (40 µm): Cho phép công suất cao hơn và độ phơi sáng tổng thể lớn hơn. Thích hợp cho các bộ phận lớn hơn, dày đặc hơn trong đó độ phân giải vi mô ít quan trọng hơn. Cũng có thể hữu ích trong việc tăng khả năng hiển thị của nhựa có mật độ thấp hơn trong bộ phận đa vật liệu
- Các tùy chọn có sẵn: 5 µm, 8 µm, 20 µm và 40 µm
