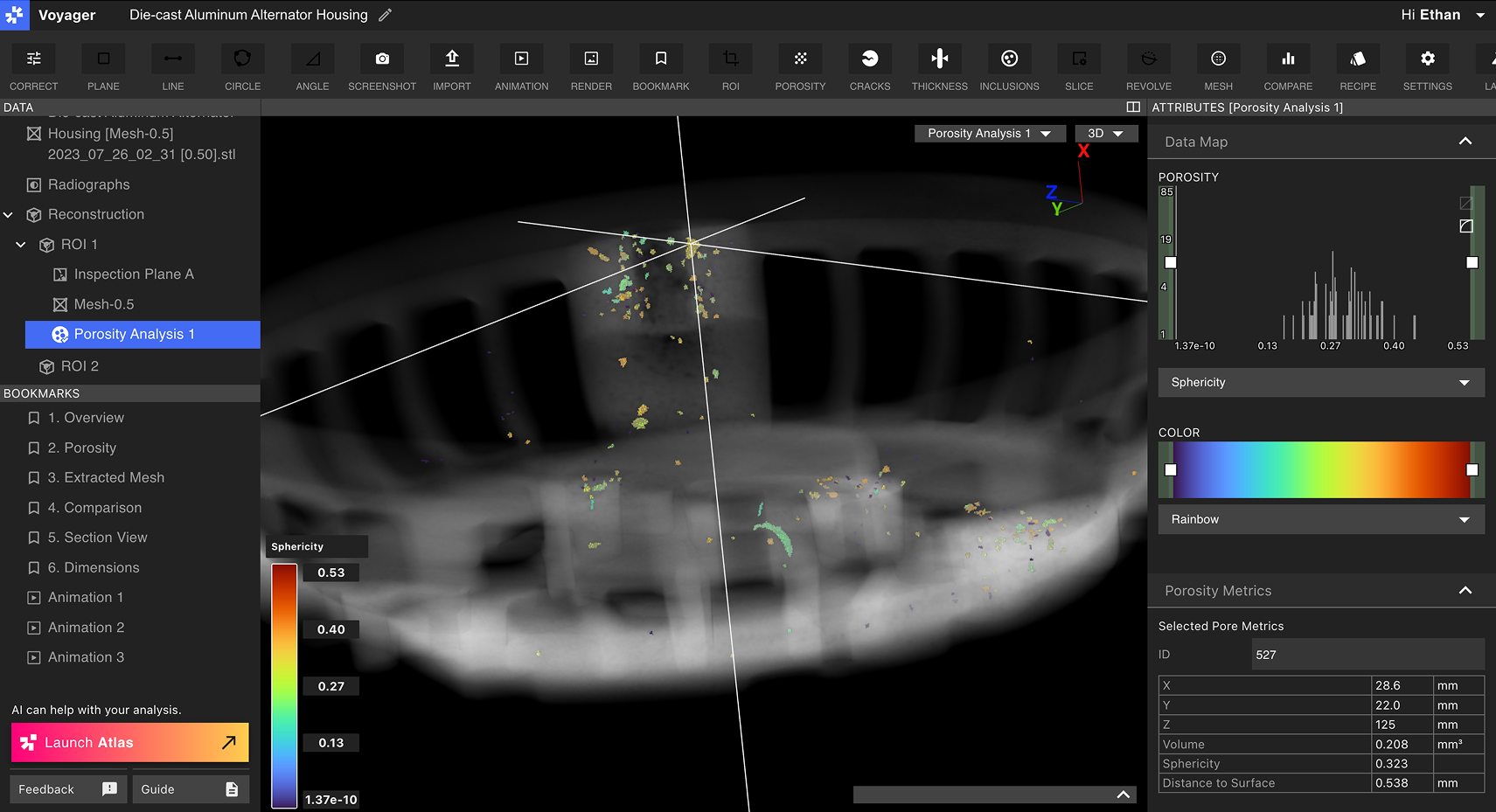

Porosity Tool を使うと、部品内部のポア(空隙)を検出できます。Porosity Tool は Reconstruction または ROI に対して Porosity Analysis Workflow を実行し、Porosity Analysis Data Object を生成します。検出されたすべてのポアを動的に可視化し、個別および一括のメトリクスから洞察を得られます。 Porosity Analysis Porosity Tool は、周囲材料より減衰が低い領域である ポア を検出・表示します。ポアは高減衰材料に 完全に囲まれている 場合に検出されます。表面と接続された空隙は完全に囲まれていないため、オプションのクラック検出設定で解析結果に含めることができます。 Porosity Analysis Workflow では、減衰差を下限値として設定します。つまり、その値より低い減衰の領域(完全に囲まれている場合)をポアとして扱います。指定した減衰帯 の間 にある閉じた領域を表示する Data Object を生成したい場合は、Inclusion Tool を参照してください。

Porosity の作成

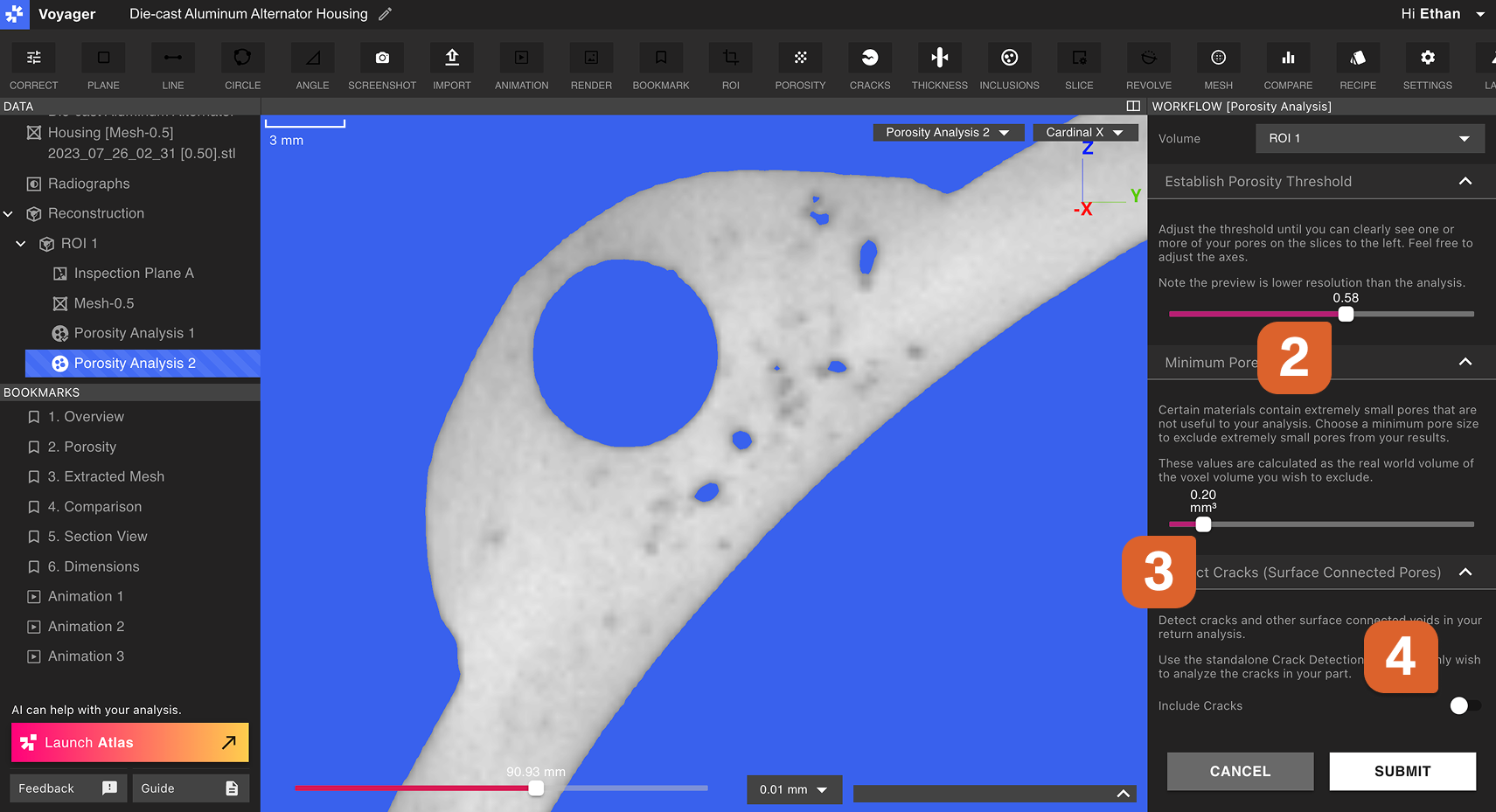

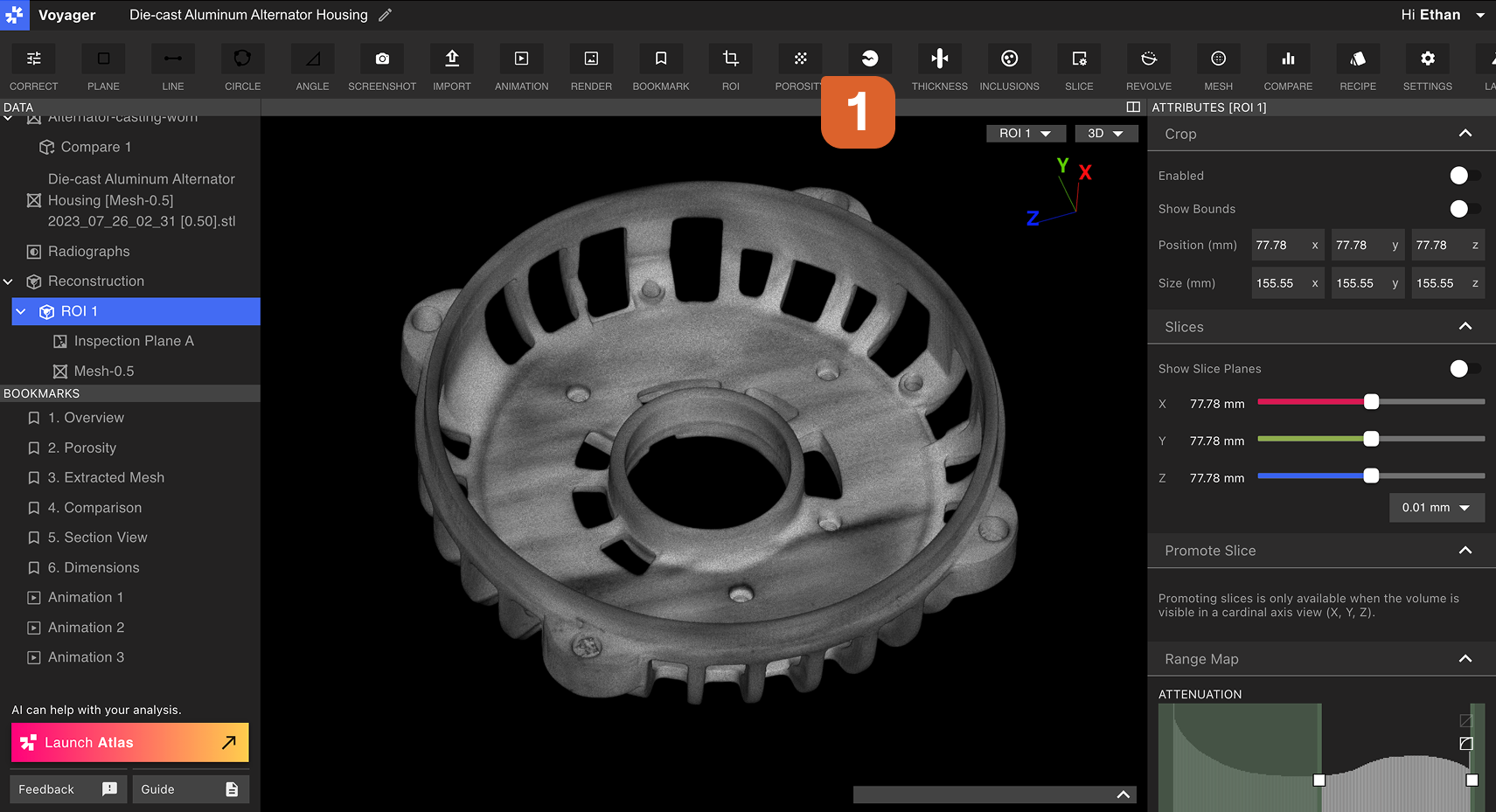

Porosity Analysis は任意の Reconstruction または ROI に対して作成できます。Porosity Analysis Workflow Editor を開くには、Data Panel で親 Data Object を選択し、Toolbar から Porosity Tool を選択します。 Porosity Analysis Step 1 右側パネルの Porosity Workflow Editor で設定を選択します。 Porosity Analysis Step 2 Porosity Threshold の設定: ポアとして扱う領域の最大減衰値を指定します。検出感度を高めてより多くのポアを検出したい場合は Porosity Threshold を上げます。検出感度を下げてポア数を減らしたい場合は下げます。 Minimum Pore Size: この値以上の体積を持つポアのみが Porosity Analysis に含まれます。最小ポアサイズを大きくすると、検出されるポア数が減少することがあります。
Porosity Analysis Data Object では、ポアを非表示にできます。迷った場合は最小ポアサイズを低めにしておき、後で小さなポアを非表示にする方が安全です。
Detect Cracks (Surface Connected Pores): このトグルを有効にすると、完全に囲まれていない領域も Porosity Analysis に含められます。関心のあるポアが部品表面と部分的に接続している可能性がある場合に使用します。 Submit を選択して Porosity Analysis Workflow を開始します。

Porosity の解析

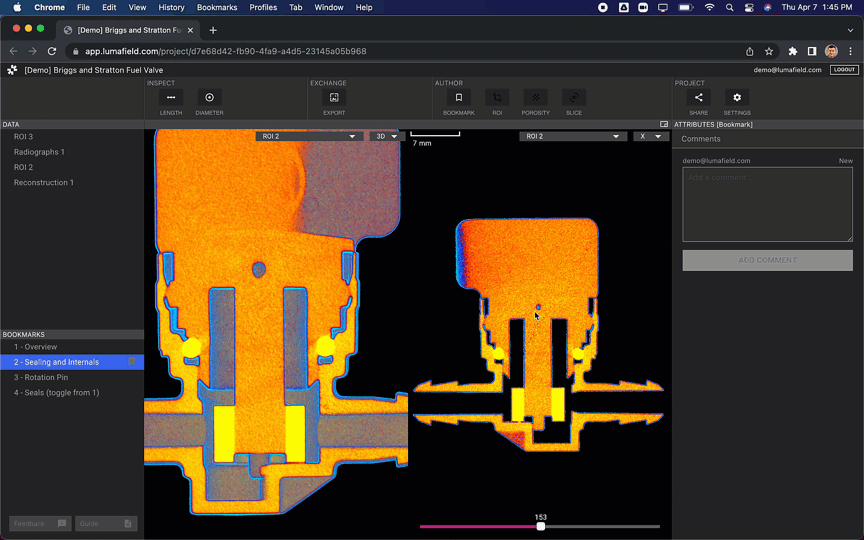

Data Panel から Porosity Analysis Data Object を選択し、解析を開始します。 ビューの設定: Viewport 右上のドロップダウンで 2D または 3D ビューを選択します。

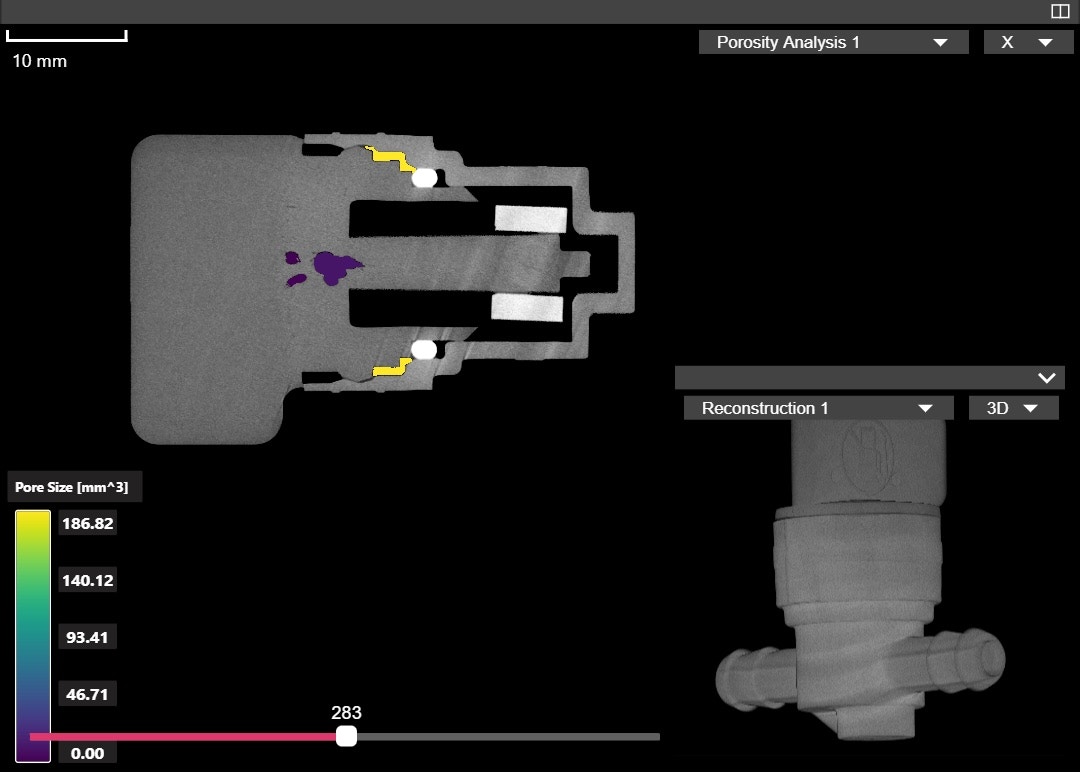

2D と 3D の分割ビューでは、3D ビューでポアを選択すると自動的に対応する 2D スライスに移動します。

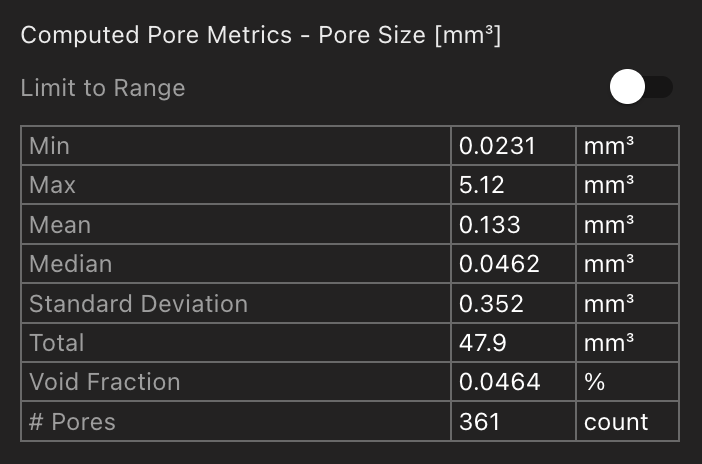

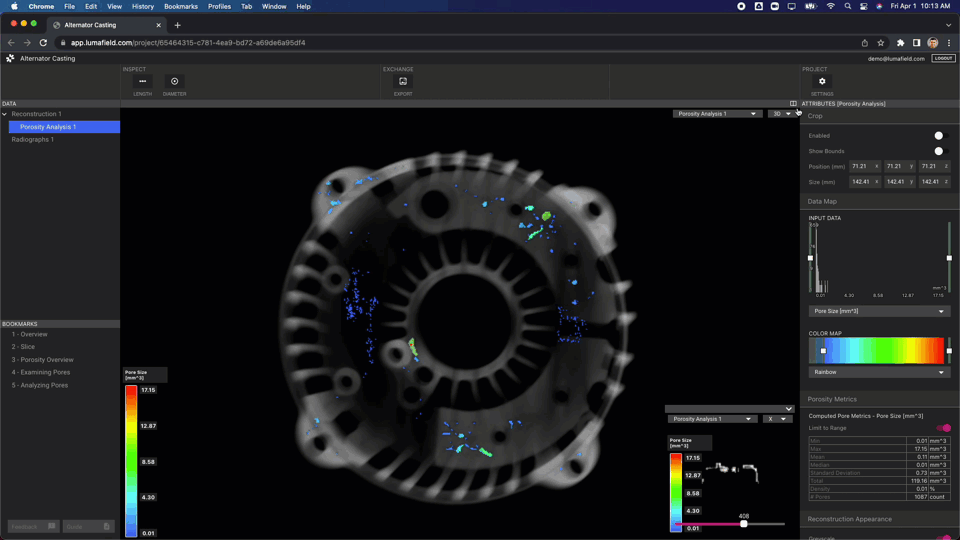

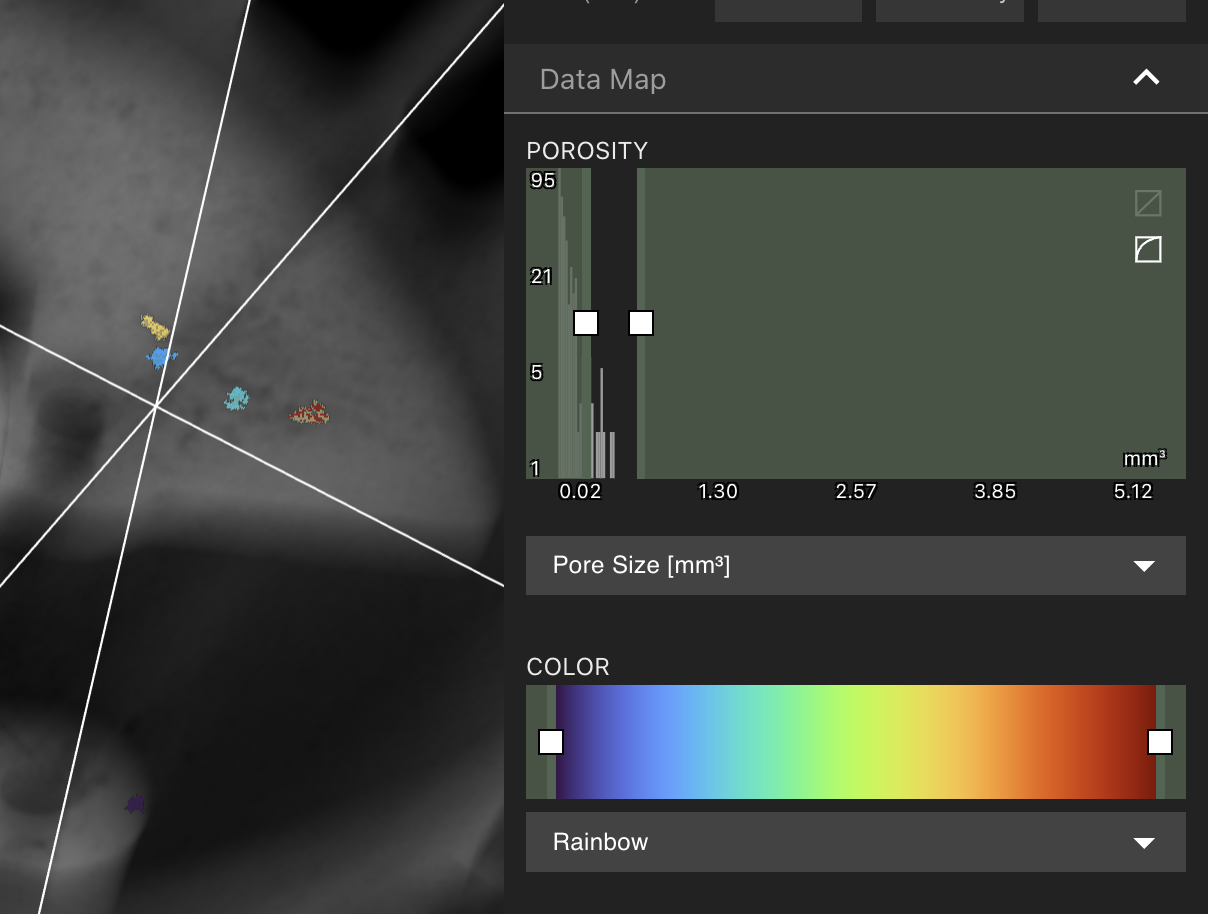

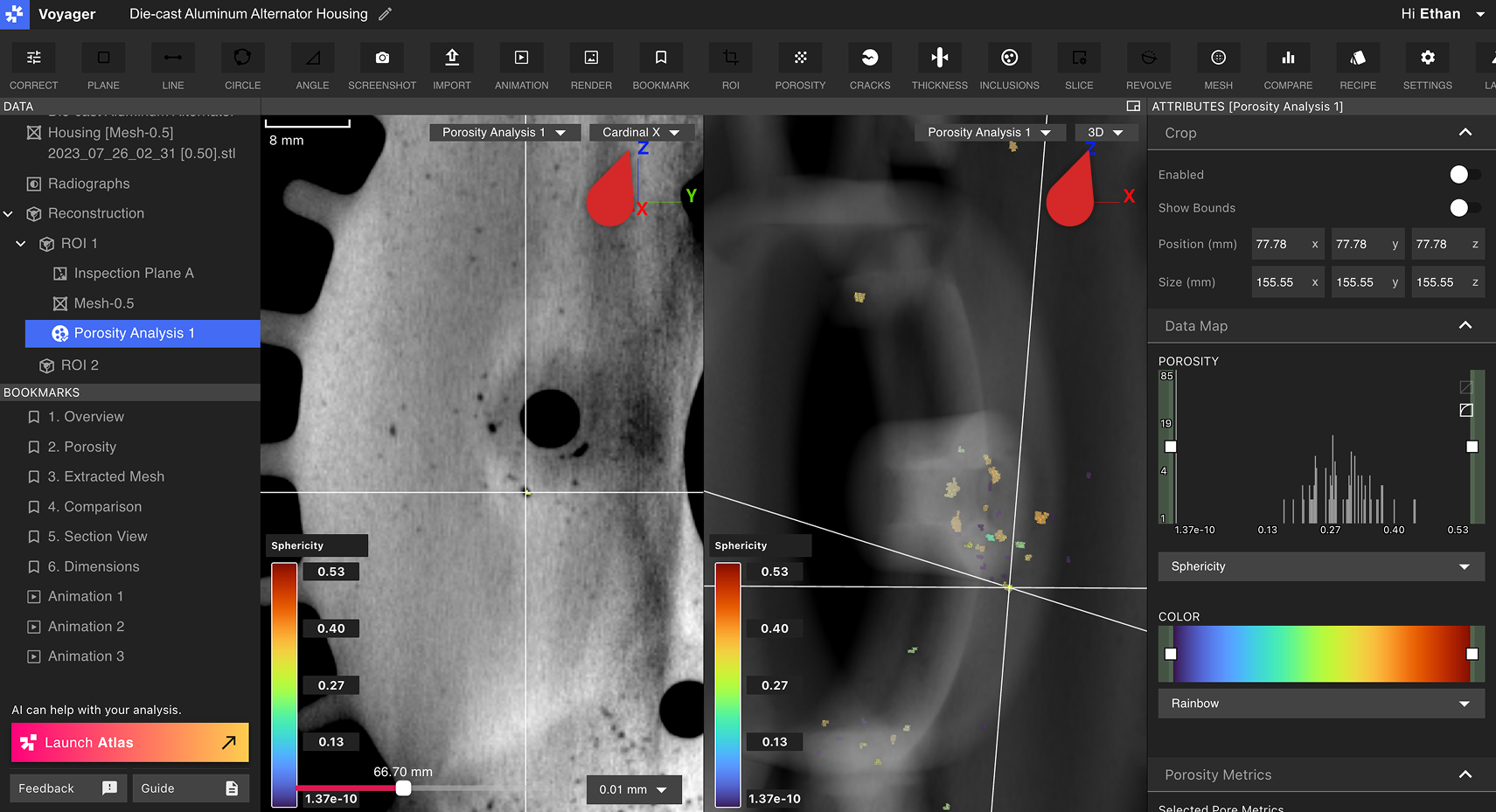

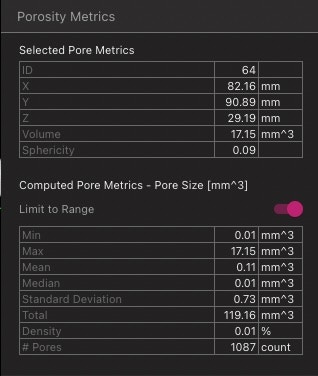

Porosity Analysis Cut View Computed Pore Metrics: 解析で生成されたすべてのポアのメトリクスが Attributes Panel に表示されます。Limit to Range トグルを使うと、現在選択されているプロパティフィルタ(下記参照)に一致するポアに限定できます。 Porosity Metrics データフィルタとカスタマイズ: Attributes Panel から表示データをカスタマイズできます。Data Map タブでポアを表示するメトリクスを選択します: Pore SizeSphericityDistance to Surface 現在選択されているプロパティの高低値のポアは、Porosity Graph で非表示にできます。Porosity Graph の上下スライダーを動かしてしきい値を設定すると、その範囲内のポアのみがビューポートに表示されます。 Porosity Filtering 単一ポアの選択: ビューポートでポアを選択すると、位置、体積、球形度、表面距離などの個別メトリクスが Attributes Panel に表示されます。ポアの ID でも選択でき、特定の欠陥を見つけてダウンロード可能な解析レポートと直接紐付けられます。 Porosity Metrics
