Triton Paletten
Lumafield Tritons verwenden ein standardisiertes Palettendesign für alle Anwendungen. Halterungen oder Stoßfänger können auf diesen Paletten montiert werden, um individuelle Scanlösungen zu erstellen.
Hauptbefestigungsmerkmale

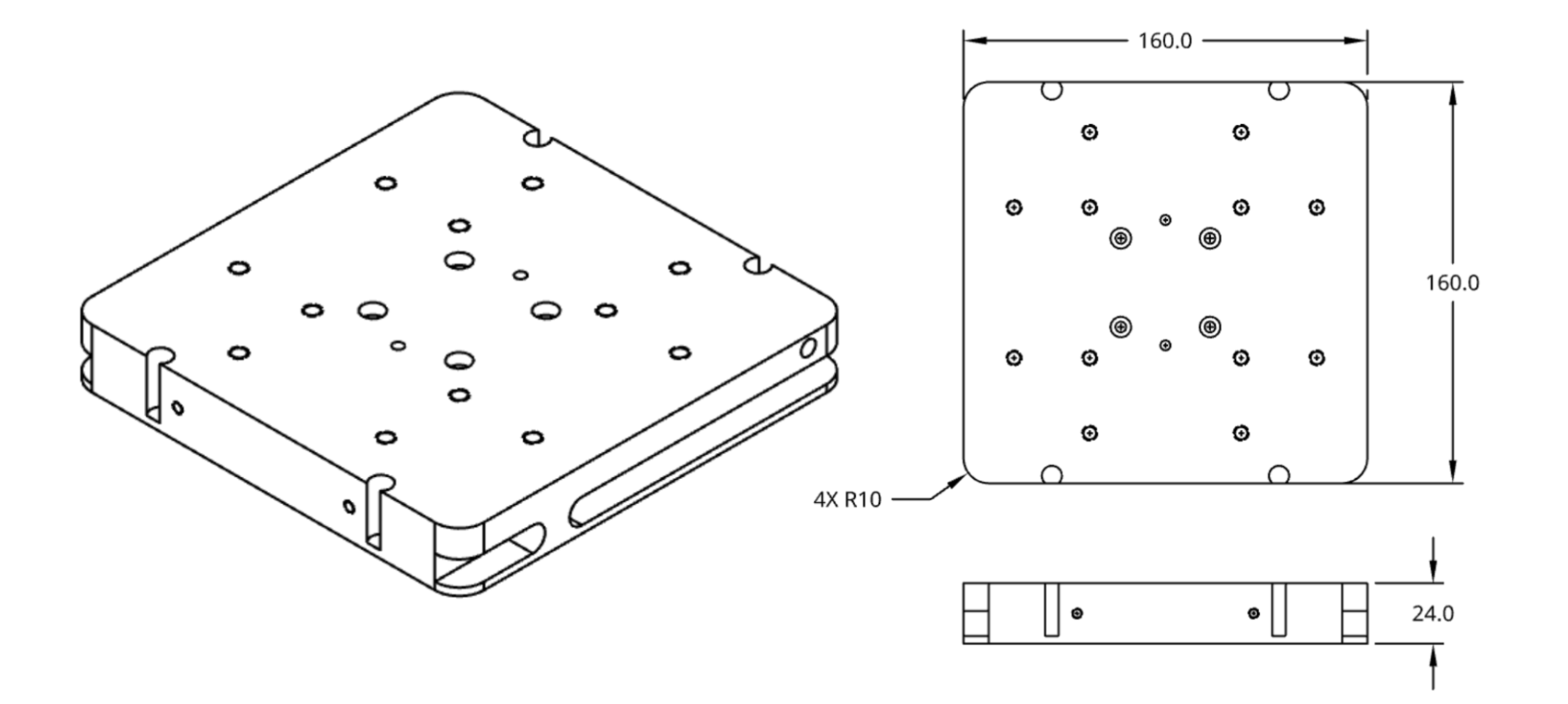

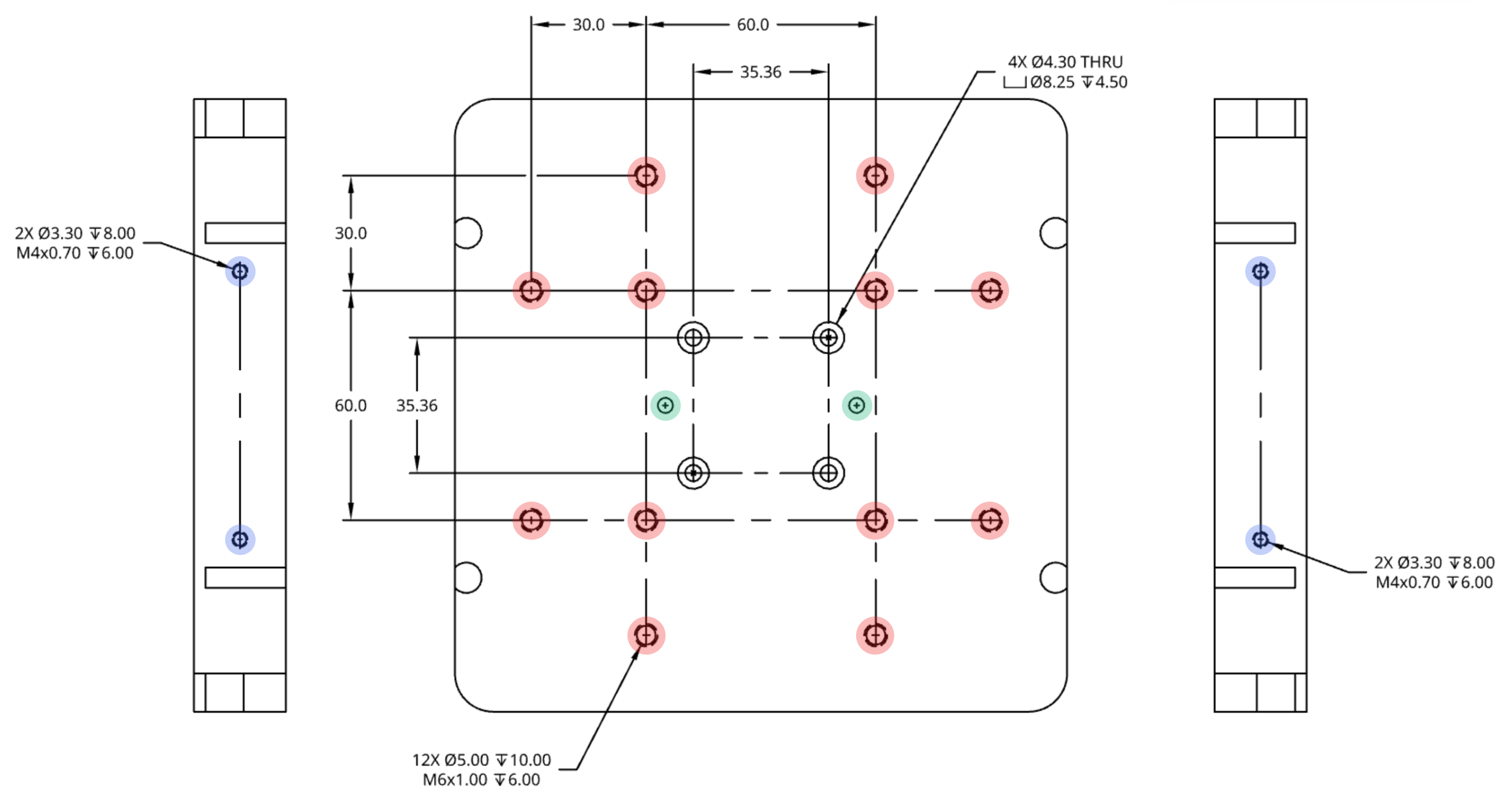

Die Oberseite der Palette verfügt über integrierte Befestigungspunkte für individuelle Halterungen, während die Vorder- und Rückseite Gewindebohrungen zur Befestigung von Stoßfängerverlängerungen aufweisen. Diese Schnittstellenmerkmale sind im folgenden Diagramm farblich gekennzeichnet:- Rot (Halterungsbefestigung): 12x M6 x 1,0 Gewindebohrungen (6 mm Tiefe, 30 mm / 60 mm Abstand)
- Grün (Ausrichtung): 2x Halterungs-Ausrichtungsstifte (4 mm Durchmesser, 5 mm Höhe, 50 mm Abstand)
- Blau (Stoßfängerintegration): 4x M4 x 0,7 Gewindebohrungen (2 vorne, 2 hinten)

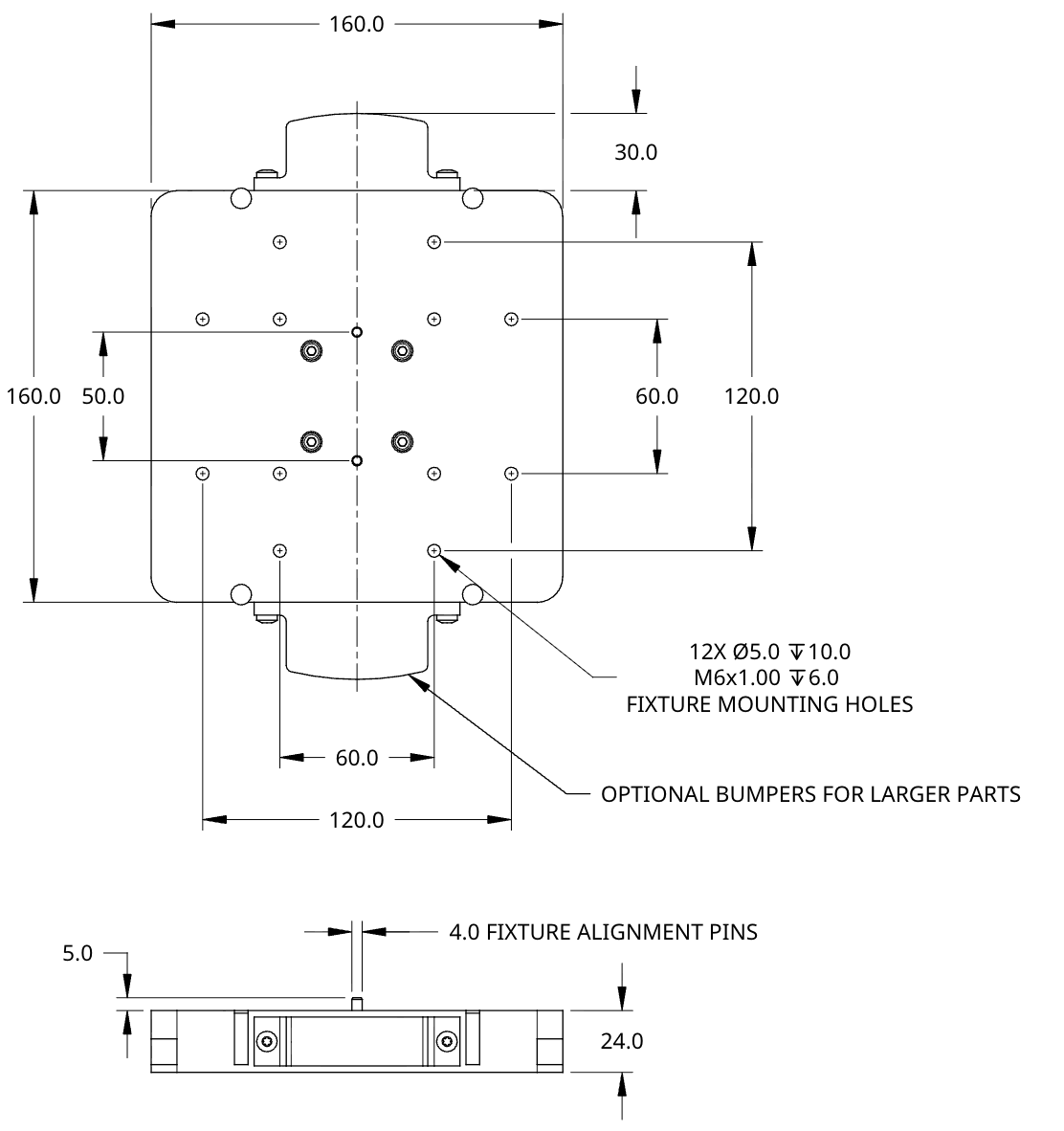

Halterungs-Ausrichtungsstifte und optionale Stoßfänger
Um größere Teile oder nicht standardmäßige Halterungspositionen zu berücksichtigen, können vordere und hintere Stoßfänger wie unten gezeigt installiert werden. Diese Konfiguration bietet den zusätzlichen Freiraum, der für Komponenten benötigt wird, die über die Grundfläche der Palette hinausragen.
