Neptune ist Lumafields Flaggschiff-Röntgen-CT-Scanner für die Einzelteilprüfung. Das System kombiniert eine geführte Scan-Einrichtung am Scanner mit cloudbasierter Verarbeitung und Voyager für Analyse und Zusammenarbeit – konzipiert, um CT-Workflows für alltägliche Engineering- und Qualitätssicherungsaufgaben zugänglich und praktisch zu machen.

Neptune-Videoserie

Die Videos sind auf Englisch gesprochen.

Einführung in das System

Neptune prüft ein Teil in 3D, ohne es aufzuschneiden. Dieses Video behandelt den bürotauglichen Scanner, die Konfigurationen Neptune 120, Neptune 190, Neptune MFX und Neptune Performance, und wie fertige Scans in Voyager geöffnet werden.

Sicherheitsrundgang

Dieses Video behandelt die Stromversorgung, die Anzeigelampen, den Schlüsselschalter, den Emergency Stop (E-Stop) und die Türverriegelung, die die Stromversorgung der Röntgenquelle unterbricht, solange die Tür offen ist.

Ein Teil laden

Setzen Sie die Vorrichtung in die Spannzange, fahren Sie bei offener Tür auf die Quelle zu und nutzen Sie Verify Bounds, damit das Teil bei einer vollen Drehung im Bild bleibt.

Die Bewegungsbühne verfahren

Der Scanner stoppt nicht von selbst vor einer Kollision. Führen Sie das Homing bei leerer Bühne aus, positionieren Sie bei offener Tür und nutzen Sie den Emergency Stop (E-Stop), wenn eine Bewegung falsch aussieht.

HMI-Rundgang

Eine Führung durch den Touchscreen: Statusleiste, Unlatch, Homing und Aufwärmen, Automatischer Scan, Rezepte (automation), Scan History sowie Material und Scan-Zeit.

Scan mit erweitertem Volumen

Offset-Scannen vergrößert das Sichtfeld oder erhöht die Auflösung. Dieses Video behandelt den Offset-Regler, die Freigangdrehung und wann das Teil für die Kalibrierung entnommen wird.

Helikaler Scan

Die Bühne fährt nach oben, während sich das Teil dreht, sodass höhere Teile, Chargen und lange Bereiche in ein Volumen passen. Ein helikaler Scan dauert länger und erzeugt mehr Daten. Nutzen Sie ihn, wenn diese zusätzliche Höhe nötig ist.

Fixierung

Halten Sie das Teil still, heben Sie es vom Drehteller ab und neigen Sie es, um Artefakte zu verringern. Dieses Video behandelt das Kit (Drehteller, Angled Foam Fixtures, Lollipops und Blumensteckschaum) und die Grenze von 5 kg (11 lb).

Neptune Hardware

Mit einem kompakten Footprint von nur 6 Fuß und Standard-120V-Stromanforderungen ist der Neptune für die nahtlose Integration in jede Büro- oder Werkstattumgebung ausgelegt. Die intuitive Touchscreen-Oberfläche und automatisierte Einrichtungsprotokolle ermöglichen es Ihrem bestehenden Team, hochauflösende Daten zu erfassen – ohne einen dedizierten CT-Techniker.

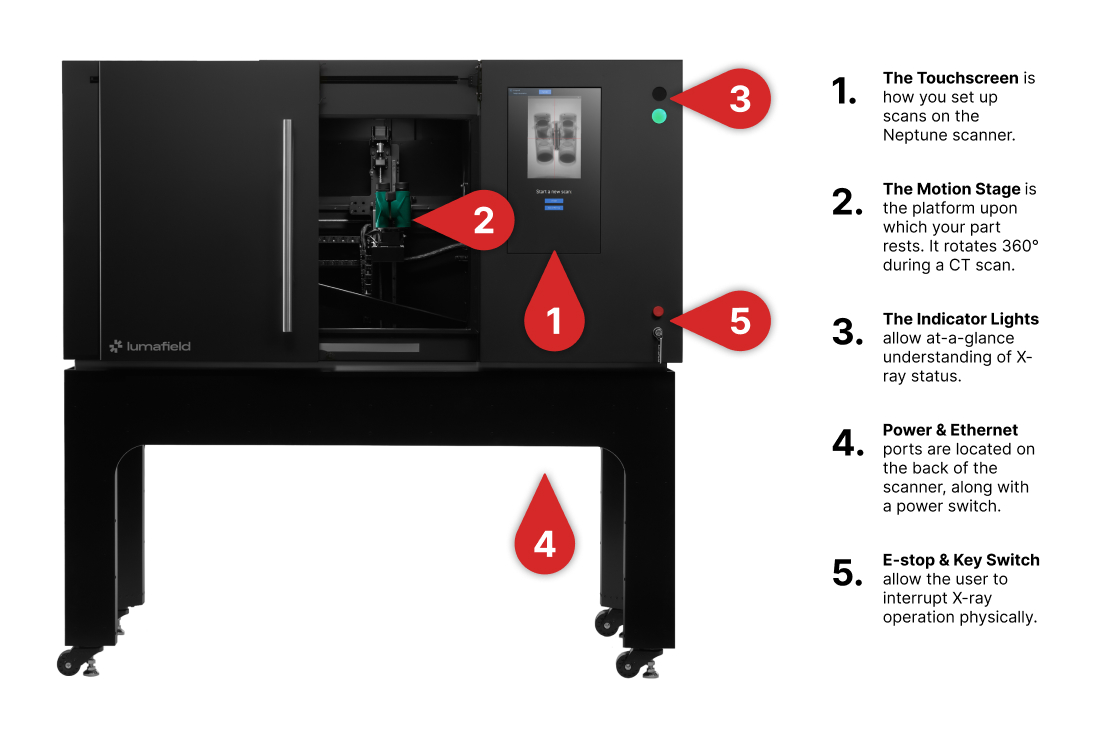

Neptune Introduction1 Jp
Detaillierte technische Spezifikationen und umfassende Betriebsanleitungen finden Sie im Neptune-Benutzerhandbuch.

Touchscreen-Oberfläche

Der Neptune-Touchscreen bietet eine übersichtliche Benutzeroberfläche, die sowohl für schnelle Prüfungen als auch für tiefgehende Anwendungsentwicklung ausgelegt ist. Je nach Workflow stehen folgende Modi zur Verfügung:
  • Automatischer Scan Setup: Empfohlene Scanmethode für alle Benutzer. Dieser Modus optimiert die Einstellungen automatisch, um die besten Parameter für Ihr Objekt auszuwählen und ein hochwertiges Ergebnis mit minimaler Konfiguration zu gewährleisten.
  • Manueller Scan Setup: Konzipiert für CT-Experten und die Anwendungsentwicklung.
Hinweis: Bitte kontaktieren Sie den Lumafield-Support unter support@lumafield.com, bevor Sie den Manueller Scan zum ersten Mal verwenden.
  • Recipes: Verwenden Sie Rezepte, um erfolgreiche Scankonfigurationen zu speichern und wieder zu laden, sodass jeder Bediener konsistente Ergebnisse bei identischen Teilen erzielen kann – ohne manuelle Einrichtung.
  • Scan History: Ein umfassendes Protokoll früherer Aktivitäten. Überwachen Sie den Status aktueller Uploads, überprüfen Sie frühere Scan-Parameter oder führen Sie einen Scan mit denselben Einstellungen wie eine frühere Konfiguration durch (Repeat Scan).

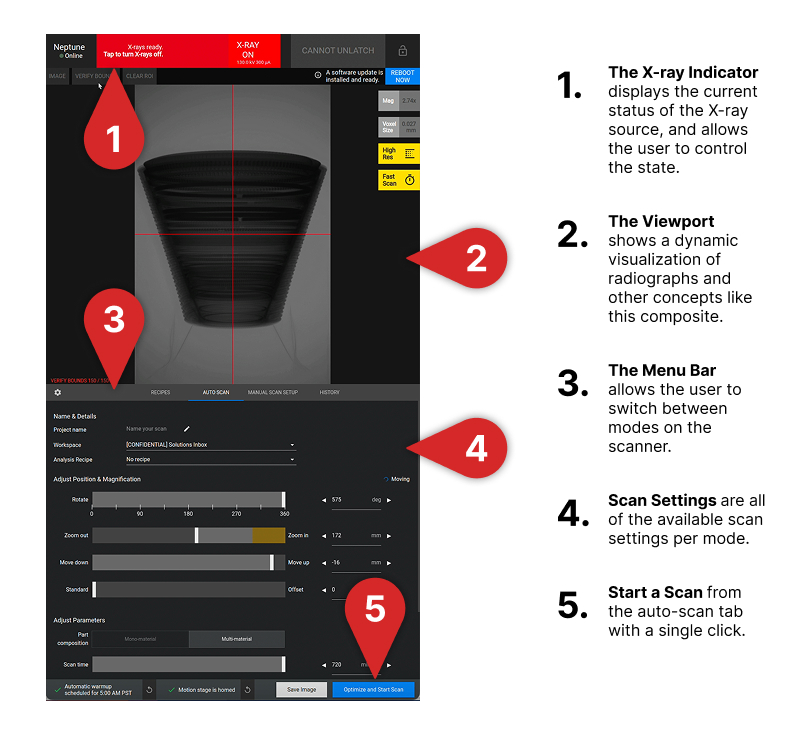

Neptune Introduction2 Jp
Besuchen Sie die Seite Ersten Scan durchführen, wenn Sie Ihren Neptune zum ersten Mal bedienen.
