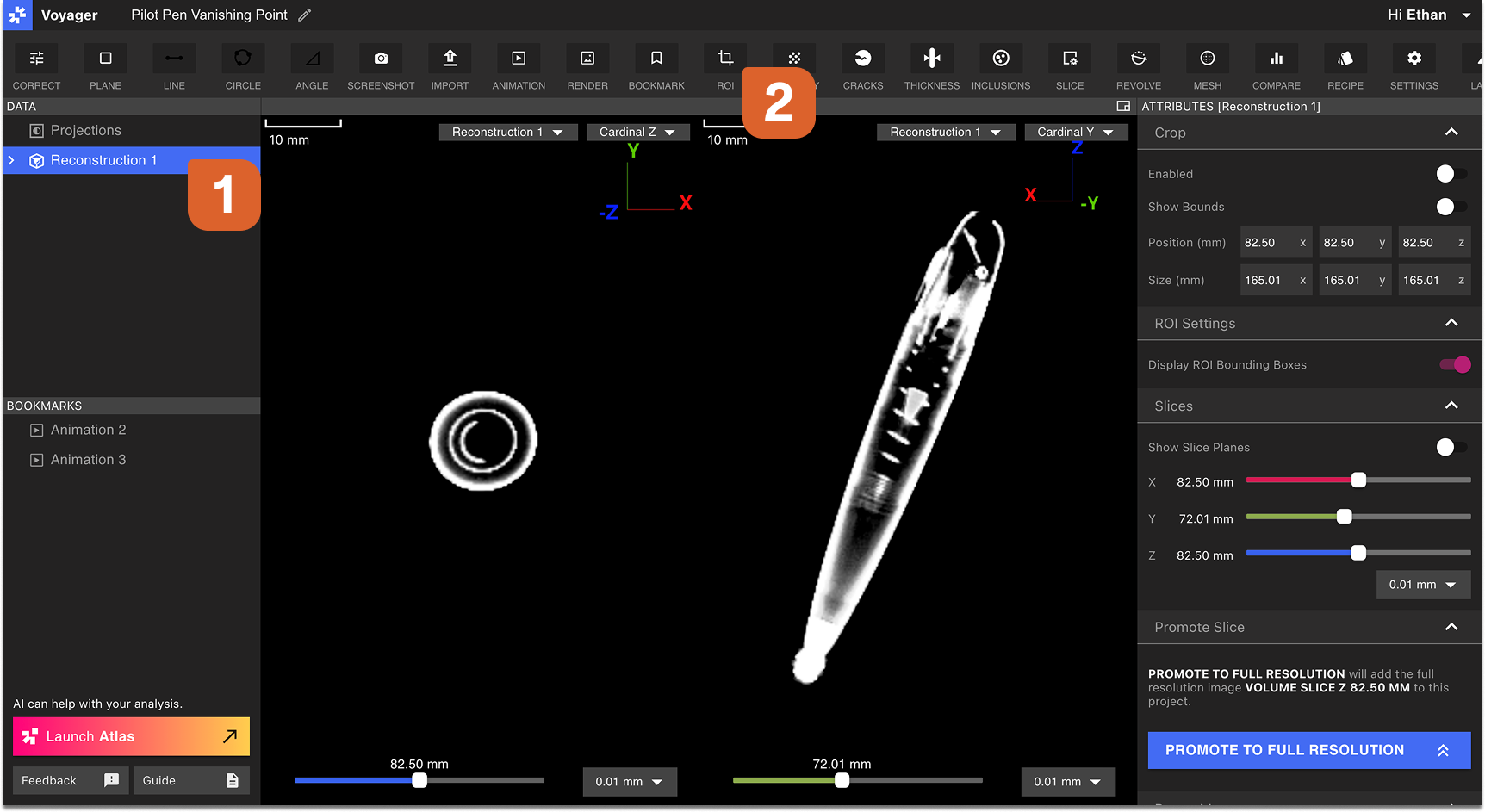

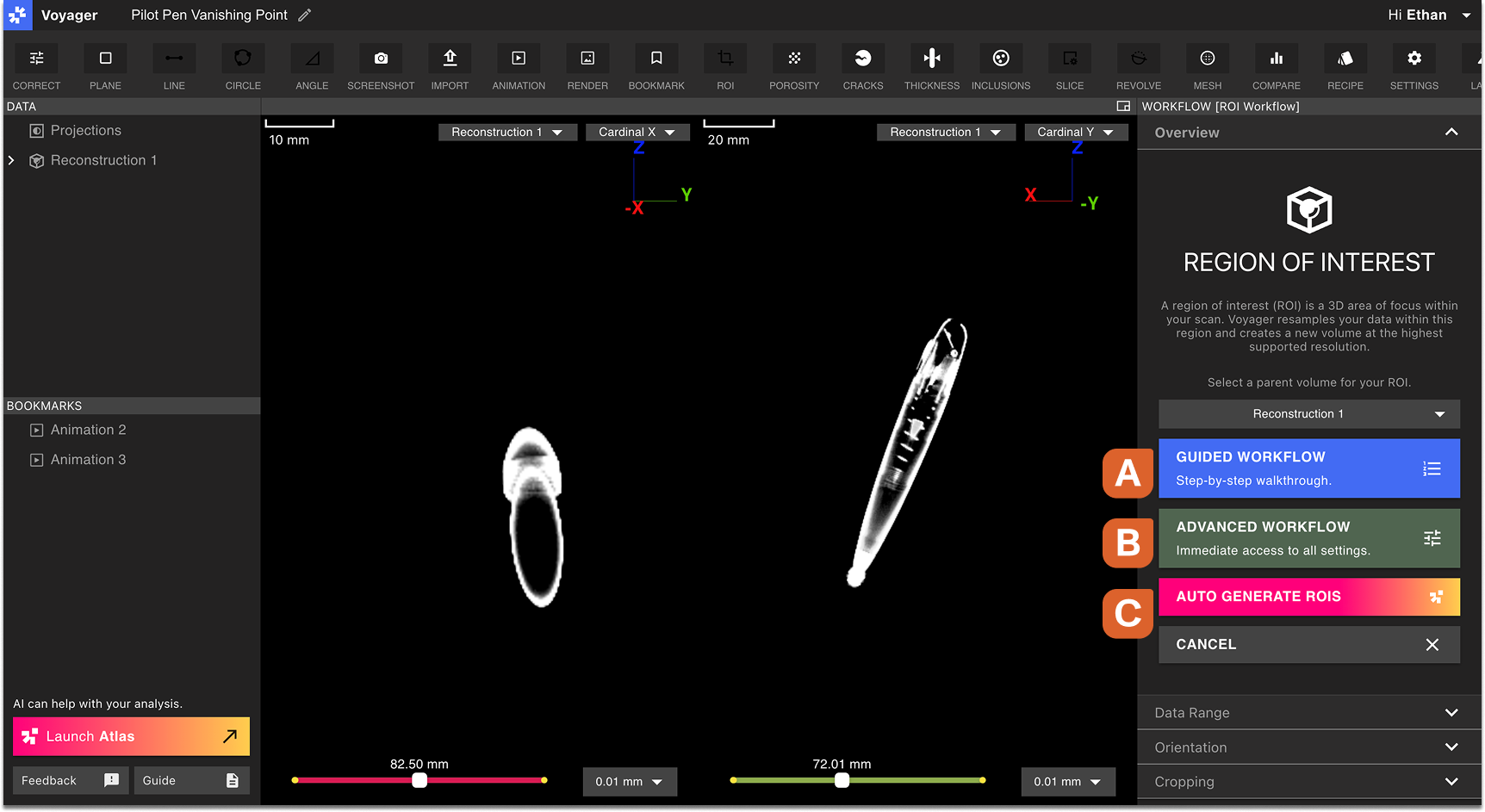

ROI ツールは、Reconstruction または別の ROI の一部を切り出す Data Object である関心領域 (ROI) を作成します。ROI は Voyager の基本的なツールであり、フルスキャンの Reconstruction ではなく ROI を可視化・解析することで、以下に示す複数の利点が得られます。
ROI の利点
再正規化

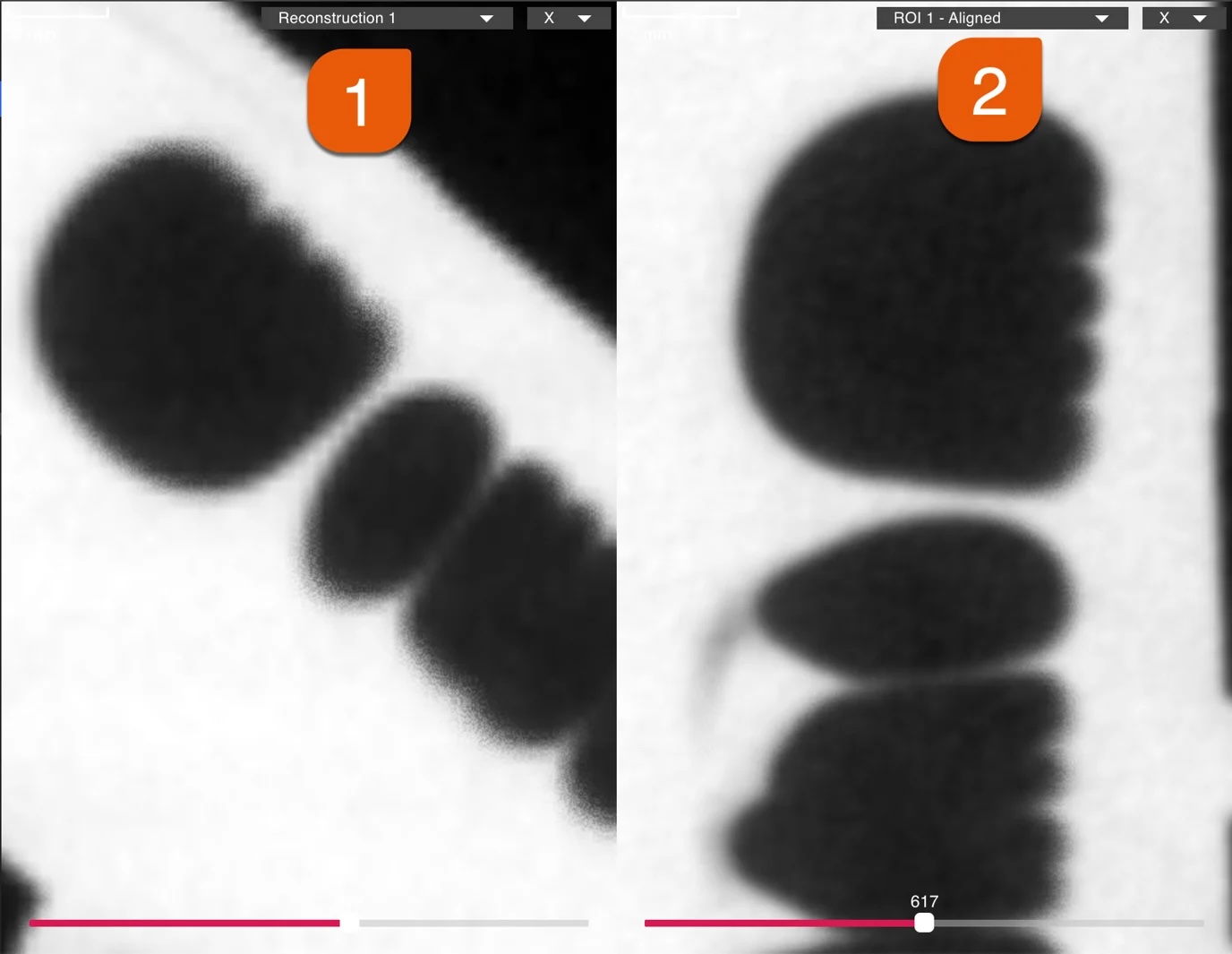

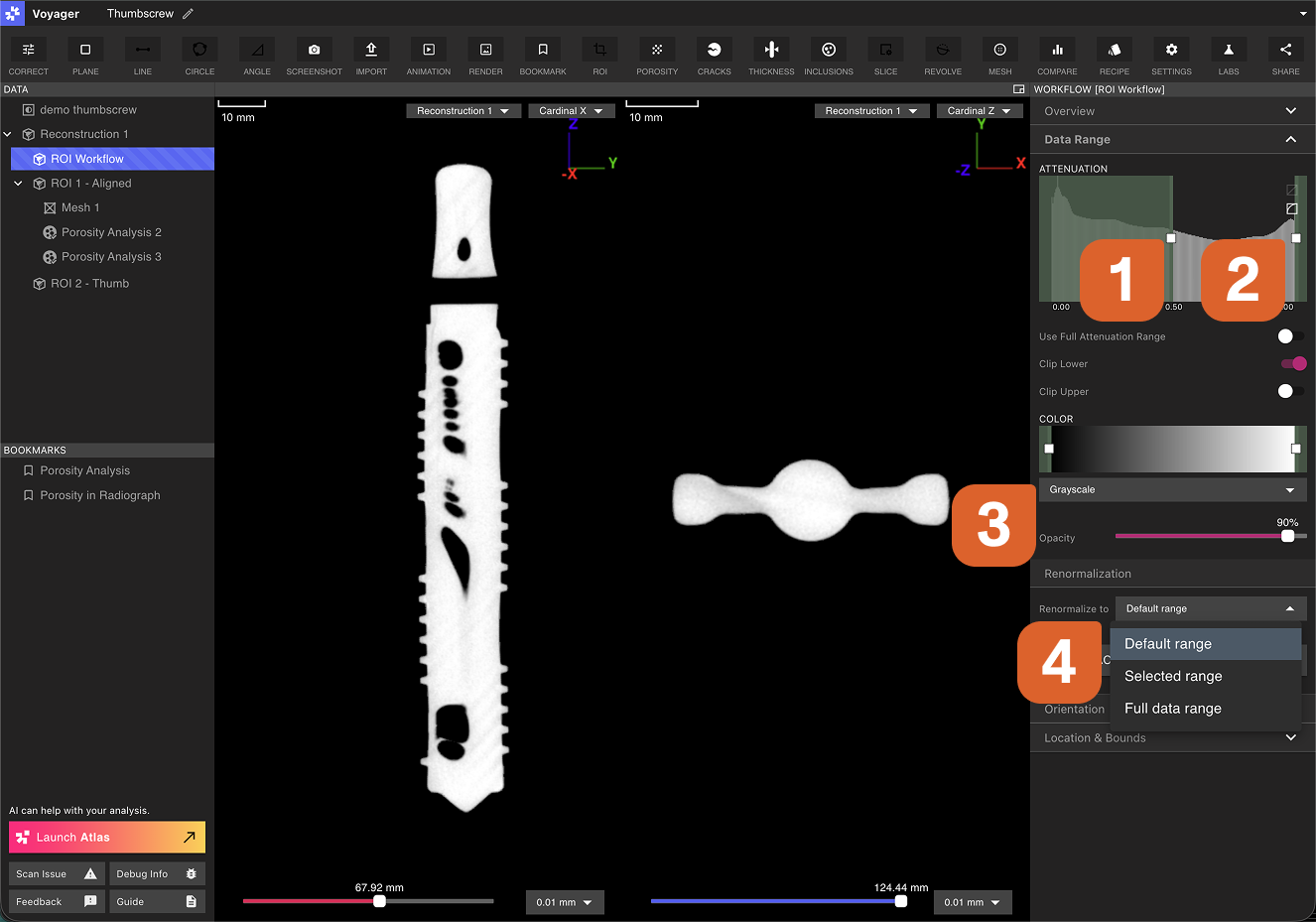

ROI ワークフローの自動ステップである再正規化は、ROI 内のデータに基づいて減衰値の強度マッピングを調整します。ROI を作成することで、可能な限り高解像度のデータ表示が得られます。詳細は Renormalization を参照してください。
アライメント
ROI の向きハンドルで部品を好みの軸に合わせます。これにより Cardinal X/Y/Z 平面でのスクラブが有用になり、プロジェクト間の測定や比較の一貫性が高まります。アライメント後の測定については Inspection Planes を参照してください。

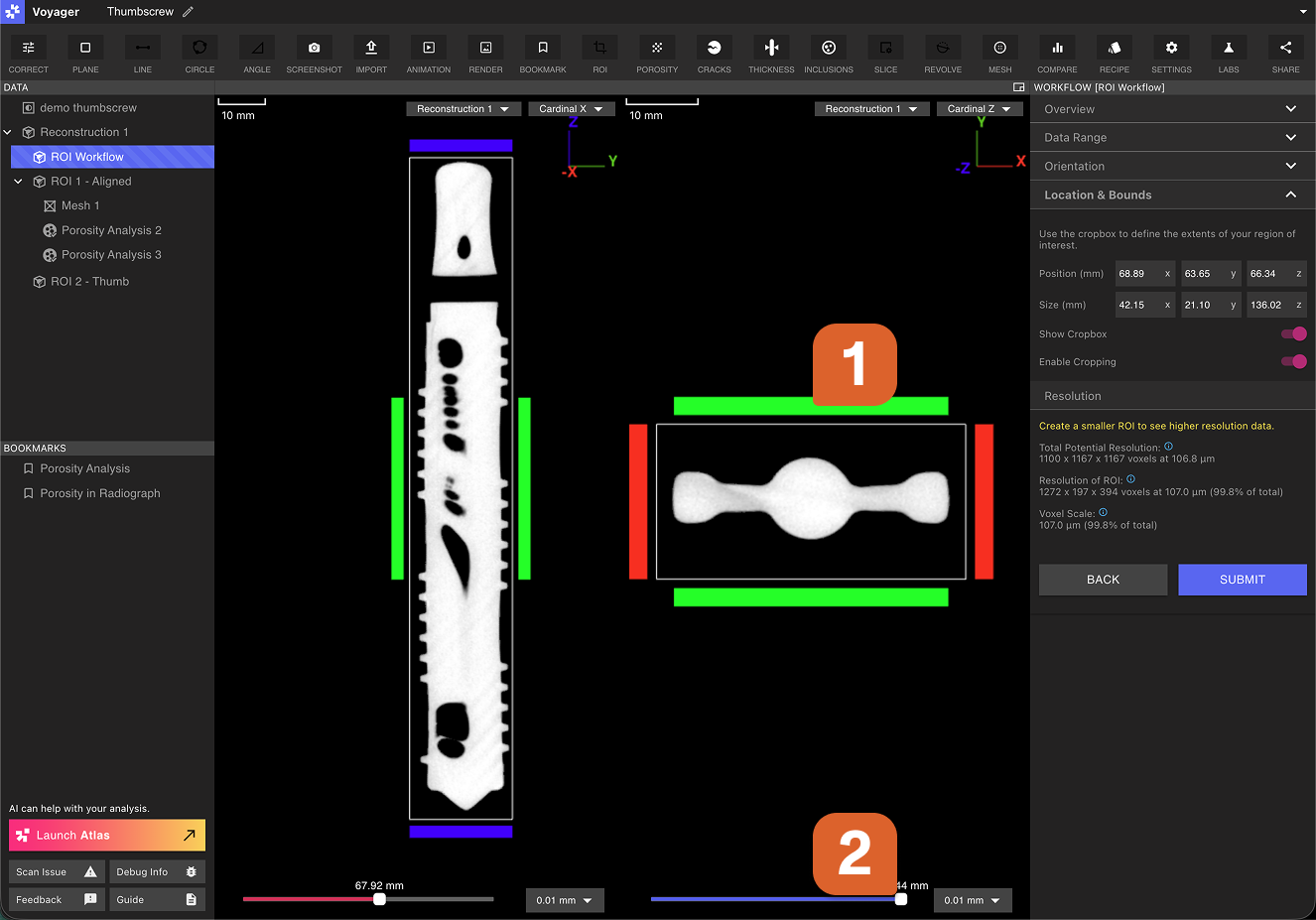

クロップボックスは立方体ではなく、スキャンの実際の境界にフィットした状態で開始されます。リセットすると、そのフィットしたボックスに戻ります。クロップハンドルを使って ROI を囲むバウンディングボックスを締めます。ステップ 4 と同様に Cardinal X/Y/Z 平面を切り替え、重要なデータを切り落とさないように部品の縁に近い位置へ配置します。3D ビューを選択すると、全体の中でのバウンディングボックスの位置を確認できます。
ROI は可能な限り小さく設定し、実効解像度とソフトウェアの応答性を最大化してください。

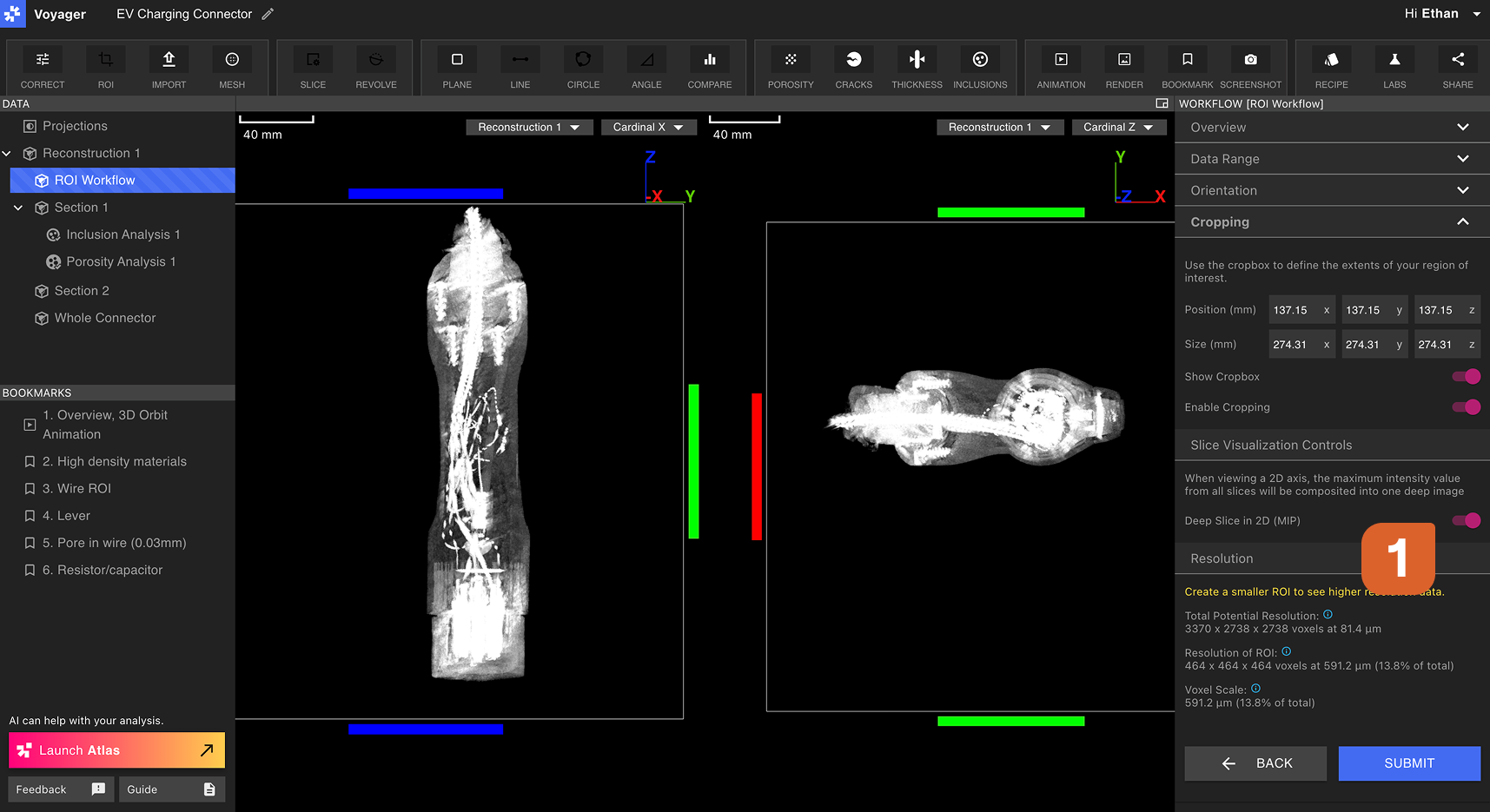

クロップハンドルを動かすと、Resolution タブに進行中の ROI の解像度メトリクスが表示されます。「Resolution of ROI」は、現在のクロップ寸法におけるボクセルスケールとボクセル数を表し、ボリュームの縮小・拡大に応じて自動更新されます。Deep Slice in 2D(Maximum Intensity Projection)モードは、ROI のクロップ作業を補助します。このモードでは X/Y/Z 各カーディナル軸が 1 枚の 2D 画像に折りたたまれ、各ピクセルはその軸方向の最大強度を表します。Deep Slice in 2D を使用すると、各軸をスクラブする必要が減ります。ROI Workflow の外で同じ考え方 — 検査したり、Inspection Plane として固定したり、昇格したりできるブックマーク可能なスラブ — については Stack Aggregation を参照してください。
6: Workflow の送信

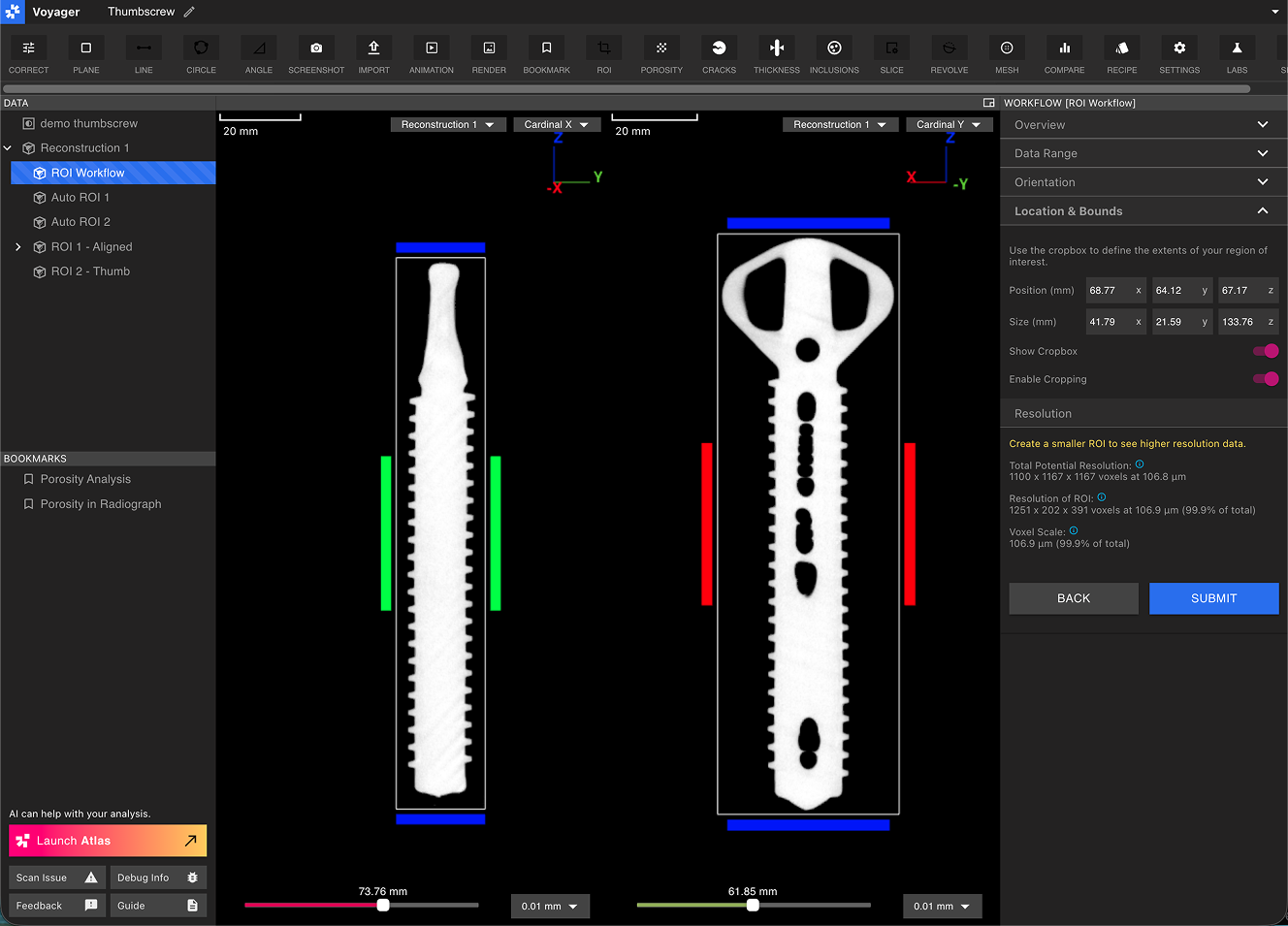

Viewportで ROI 構成を確認し、Submit を選択して ROI Workflow を開始します。Workflow が完了すると通知が表示されます。Voyager を更新すると、新しい ROI Data Object が Data Panel に表示されます。
ROI の整理と命名

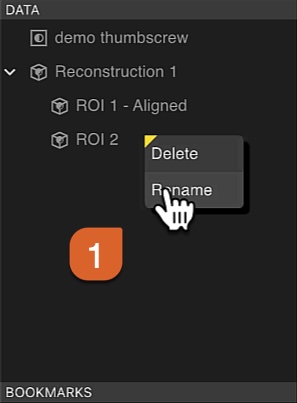

ROI は Data Panel で親の Reconstruction または ROI の下に並ぶ兄弟として表示されます。分かりやすい名前を付けることで、複数の ROI を追跡しやすくなります。任意の ROI を右クリックして名前を変更し、例えば「Aligned Threads」「Cropped Head」「Internal Features」のような記述的な名前を付けて管理してください。
ROI を Workflow の入力に使用: ROI を分析自動化や解析(ポロシティ、介在物、クラック検出など)の入力にして、関心領域に計算を集中させることができます。
