概要
最終更新: 2025 年 3 月 Comparison Tool は、さまざまな用途で全体および局所の寸法偏差を迅速に評価できる非常に強力な解析機能です。例えば:- 部品のスキャンと CAD モデルを比較し、グローバル／ローカルの寸法偏差を理解する。
- 同一部品のスキャン同士を比較し、時間経過の摩耗や加速寿命試験の影響を評価する。
- 同一部品の別個体を比較し、金型キャビティの違いやサプライヤー間の差を定量化する。
CAD（または名目）メッシュの準備
Nominal Mesh は、スキャンと CAD を比較する場合の設計意図を表すメッシュ、または解析メッシュと比較したい状態（例えば摩耗試験前の状態）を表すメッシュです。STL としてエクスポートする
曲面が十分に解像されるようにポリゴン数を確保してください。CAD ツールは低ポリゴンでエクスポートすることが多く、左は低ポリゴン、中央は低ポリゴン、右は十分に高いポリゴンの例です。メッシュ生成パラメータを変更できる場合は、「surface deviation」を 0.001 mm 以下に設定してください。CAD モデルのテッセレーション誤差を抑えられます。
解析メッシュの準備
Analysis Mesh（または Mesh to Analyze）は、評価したいメッシュです。通常、Voyager の Mesh Tool を使って CT スキャンから生成します。構造光スキャナーなどのサードパーティから取得したメッシュもインポートして解析に使用できます。ワークフローの実行

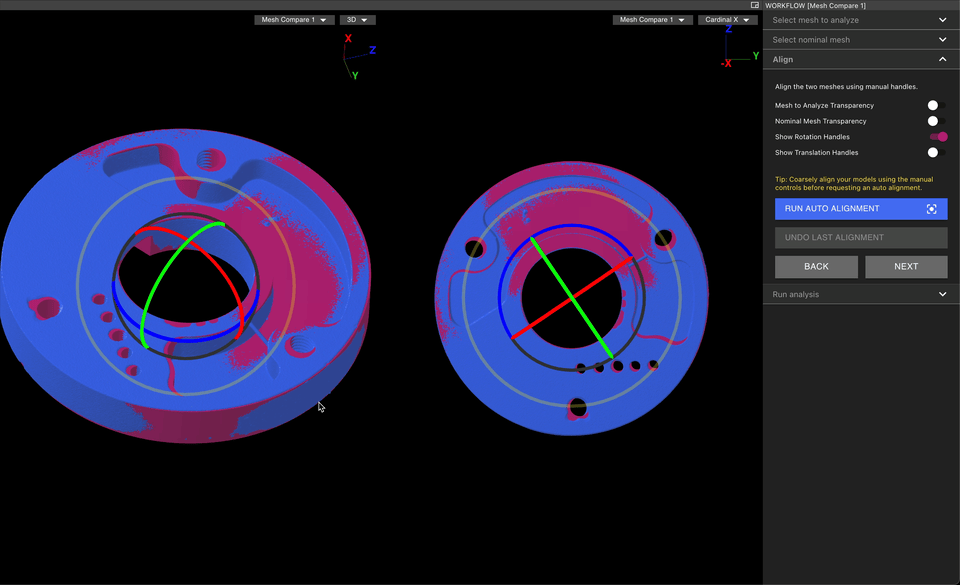

自動アライメントを実行

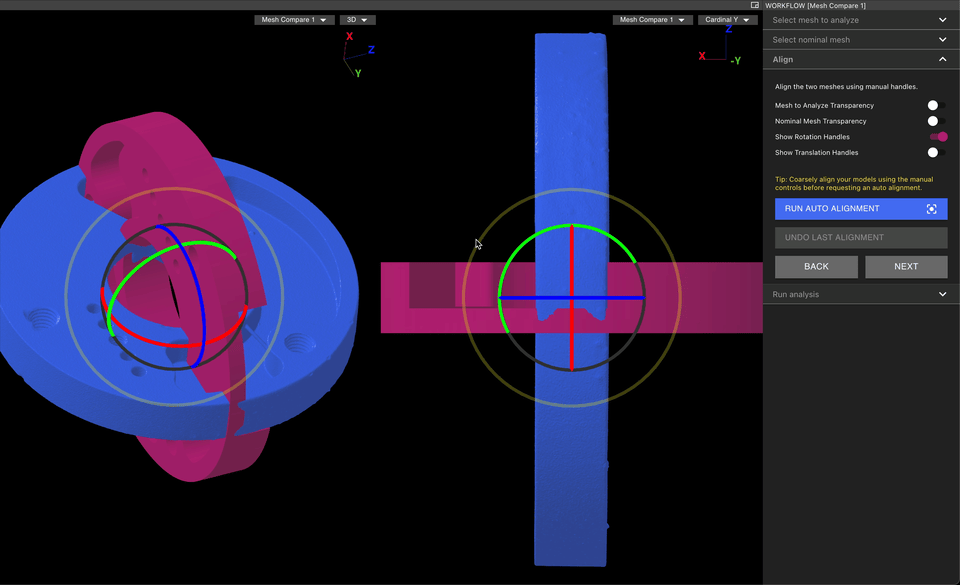

自動アライメントは全体の最適一致を行います。部品間の偏差が小さい場合に有効ですが、大きな差がある場合や特定の基準面に合わせる必要がある場合は、手動調整が必要になることがあります。
結果の可視化と解釈
3D

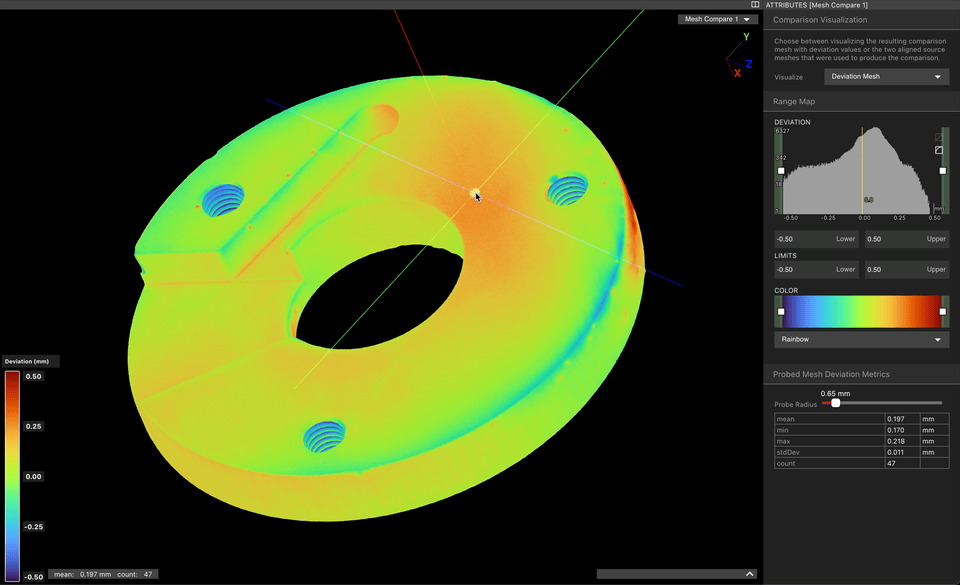

比較解析ツールは、解析メッシュと名目メッシュの偏差を解析メッシュ上にヒートマップとして表示します。赤は正の偏差（解析メッシュが名目メッシュより外側）、青は負の偏差（名目メッシュより材料が失われている領域）を示します。Probe Tool

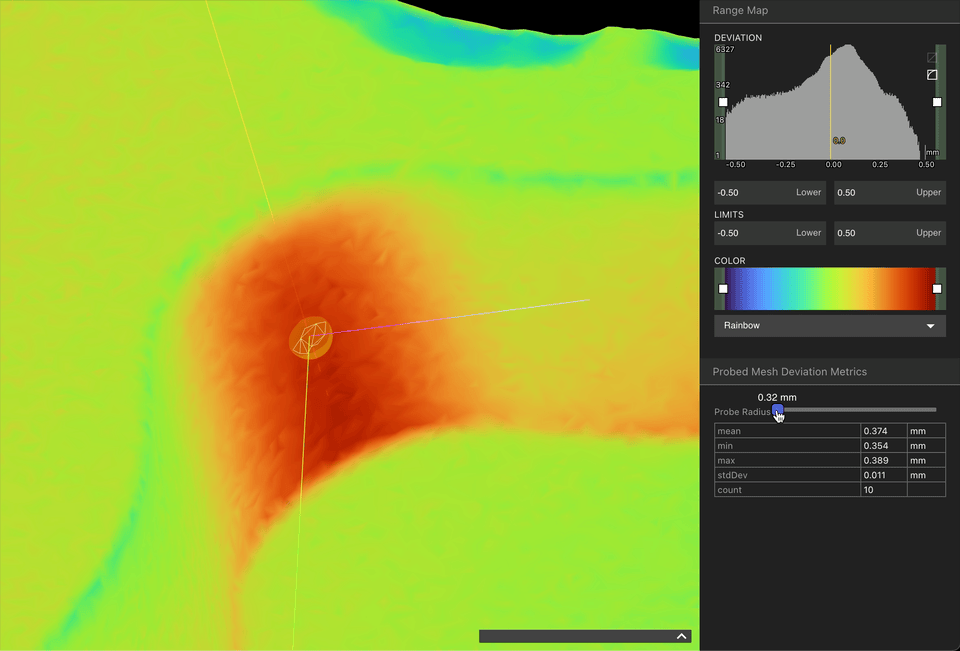

比較結果の任意の箇所をクリックすると Probe Tool が有効になり、その位置の偏差を直接測定できます。平均偏差と、プローブがサンプリングするポリゴン数がカラーバー付近の左下に表示されます。
2D
比較解析結果は 2D でも確認できます。2D モードに入るには、Attributes Panel の「Visualize」ドロップダウンで「Source Meshes Aligned」を選択します。
トラブルシューティングとよくある問題
ヒストグラムが細い 1 本線のみになる
比較解析ではメッシュのすべての頂点が対象となります。解析メッシュに余分なメッシュ片やボイド（鋳造・射出成形部品など）、離れたメッシュ片がある場合、名目表面との距離計算に含まれます。 この影響は次の方法で低減できます。- レンジマッパーで外れ値を除外する。レンジマッパーをログモード（右上ボタン）に切り替え、偏差分布に合うよう新しい上限・下限を設定します。
- 解析メッシュをエクスポートし、Meshlab などのサードパーティツールで不要なボディや余分な面を削除します。その後、再アップロードして解析を再実行します。
比較結果に「縞」が出る
以下のような縞模様は、名目メッシュのポリゴン数が少なすぎることが原因です。CAD ツールで STL を出力する場合はポリゴン数を増やしてください。スキャンメッシュの場合は、より高いポリゴン数で再エクスポートしてください。
