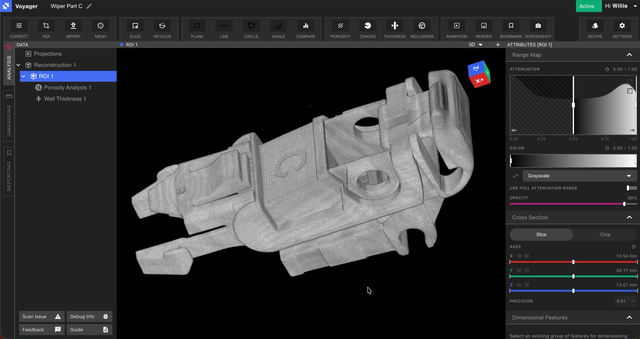

L’Auto-Dimensionnement 3D est l’ensemble des outils de mesure de précision du Mode Dimensionnement. Chaque contrôle repose sur un Jeu de Caractéristiques : les surfaces que Voyager a ajustées à un volume. L’arborescence de Dimensionnement se lit volume → Jeu de Caractéristiques → caractéristiques, référentiels, mesures et contrôles GD&T de ce jeu. Cliquez sur le Jeu de Caractéristiques pour ouvrir ses paramètres. La suite est conçue pour être conforme à ASME Y14.5-2009. L’implémentation mathématique suit ASME Y14.5.1-2019. Les contrôles de forme (Planéité, Cylindricité) n’ont pas besoin de référentiel. Les contrôles d’orientation et de localisation (Perpendicularité, Parallélisme, Position) et le Profil se mesurent dans un système de référentiels. Auto-Dimensionnement 3D en action

Ce qui est inclus

Extraction de Caractéristiques

Ajustez des plans, des cylindres et d’autres surfaces à un volume. Le Jeu de Caractéristiques est ce que chaque contrôle mesure.

Création Manuelle de Caractéristiques

Créez, affinez, nommez et supprimez des plans et des cylindres à la main. Promouvez ceux que vous utilisez souvent.

Alignement

Placez le scan sur sa CAD afin que les référentiels et les Frames puissent être copiés d’un côté à l’autre.

Dimensions Directes

Distance, Angle et Diamètre entre des caractéristiques, avec une tolérance Symmetric, Unilateral ou Limit et une couleur conforme ou non conforme.

Planéité

Forme d’un plan. Aucun référentiel. La zone est deux plans parallèles.

Cylindricité

Forme d’un cylindre. Aucun référentiel. La zone est deux cylindres coaxiaux.

Définition de Référentiels

Référentiels de plan, d’axe et de plan médian, et les Frames qui les classent.

Profil

Une caractéristique, ou la pièce entière, par rapport à un modèle STEP terminé.

Position

De combien l’axe d’un trou peut s’écarter de sa position vraie sur la CAD.

Perpendicularité

À quel point une face ou un axe est d’équerre par rapport à ses référentiels.

Parallélisme

À quel point une face ou un axe est parallèle à ses référentiels.

Le Jeu de Caractéristiques

Ouvrez Features et lancez l’Extraction de Caractéristiques sur un volume. Le Jeu de Caractéristiques revient avec des plans, des cylindres, des cônes, des congés, des chanfreins et des sphères. Les caractéristiques inactives — plus petites que le seuil de surface — restent hors des listes depuis lesquelles vous mesurez. L’extraction s’exécute une fois sur ce volume. Les zones d’intérêt (ROI) construites sur le volume héritent des mêmes caractéristiques. L’ajout d’une zone d’intérêt ne relance pas l’extraction. Cliquez sur le Jeu de Caractéristiques dans l’arborescence pour ouvrir ses paramètres : le volume source, le nombre de matériaux, la résolution à laquelle il a été extrait, la taille de voxel, le plus petit rayon, la paroi la plus fine et la version de l’algorithme. Le même panneau contient l’alignement CAD. L’arborescence sous un Jeu de Caractéristiques est : Extraction de Caractéristiques renvoyant des plans et des cylindres
Une nouvelle extraction remplace le Jeu de Caractéristiques et ne correspondra pas au précédent. Les contrôles que vous avez déjà lancés restent attachés aux anciennes caractéristiques jusqu’à ce que vous les relanciez.
L’extraction est la plus fiable sur un seul matériau. Les assemblages mixtes peuvent tout de même être limités aux matériaux les plus denses afin qu’un montage soit ignoré. Les pièces à forte atténuation produisaient autrefois de fausses surfaces ; cela s’est amélioré, et ce n’est pas une promesse que chaque alliage se sépare nettement. Contactez Lumafield si une pièce ne le fait pas.
Lorsque les caractéristiques automatiques ne suffisent pas — rebords fins, faces non connectées, petits plots, trous filetés — utilisez la Création Manuelle de Caractéristiques. La création produit des plans et des cylindres, et elle exige l’algorithme v20 ou plus récent.

Orientation

Les contrôles de forme n’ont pas besoin que la pièce soit tournée pour correspondre à un dessin. Ils mesurent la surface qui a été choisie. Les contrôles qui citent un dessin ont tout de même besoin que le scan et la CAD soient au même endroit. Alignez le scan sur la CAD et construisez le Frame là. Faire pivoter une zone d’intérêt (ROI) reste la façon de fixer les axes propres du volume lorsque vous ne mesurez pas par rapport à la CAD. Voyager ne crée pas encore cette zone d’intérêt à partir des caractéristiques extraites pour vous.

Normes et suite

Les contrôles livrés aujourd’hui suivent ASME Y14.5-2009, implémentés à partir des définitions Y14.5.1-2019. ISO 1101 n’est pas un mode distinct. Pas encore dans le produit :
  • La Concentricité est définie dans le service de mesure et n’est pas un contrôle de la barre d’outils.
  • L’orientation automatique — une zone d’intérêt (ROI) créée à partir des caractéristiques extraites, sans rotation manuelle — reste un travail à venir. L’alignement sur la CAD est une opération différente.
