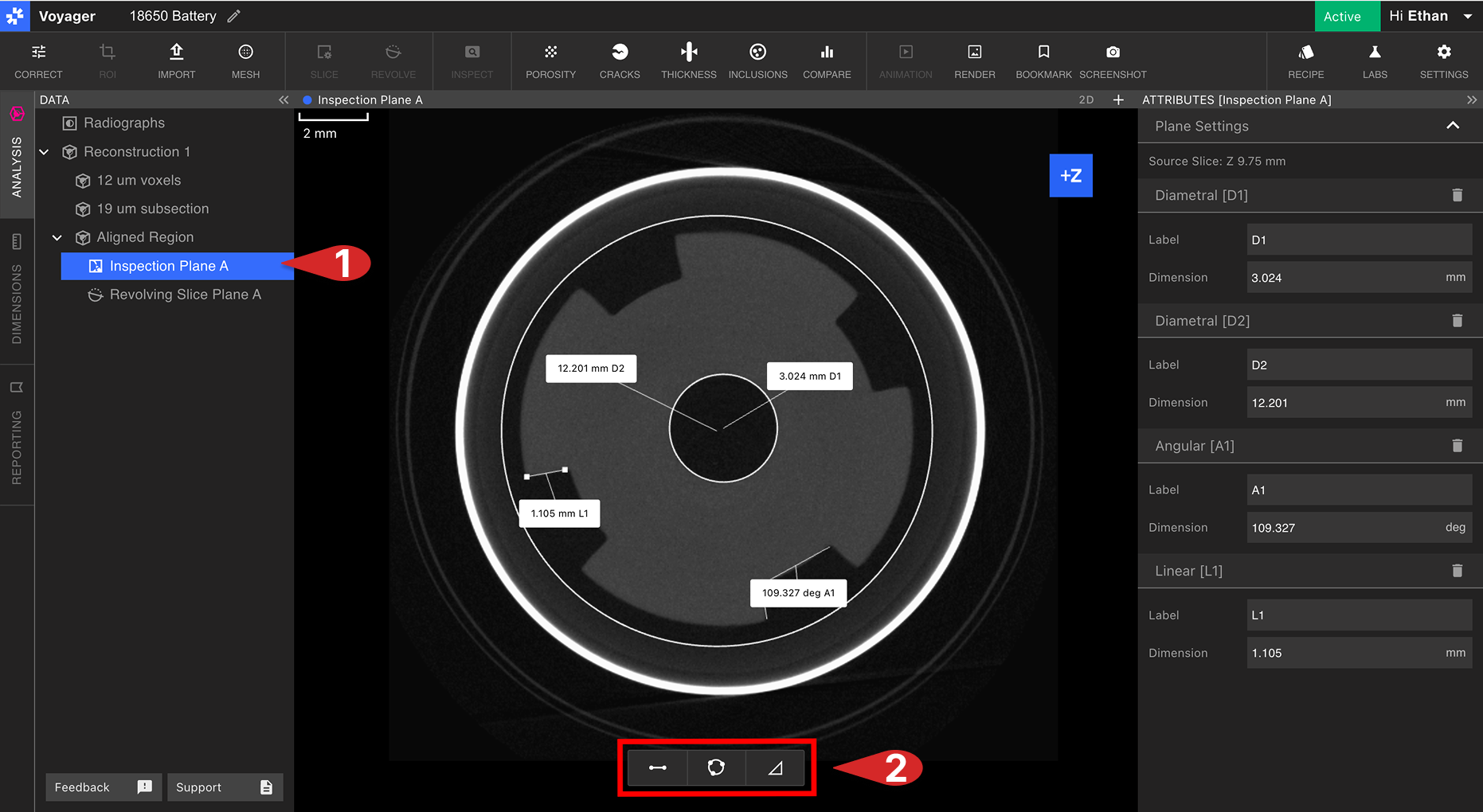

Verwenden Sie die Line-, Circle- und Angle-Tools, um 2D-Messungen auf einer Inspektionsebene vorzunehmen. Diese Mess-Tools sind verfügbar, wenn ein Datenobjekt Inspection Plane im Daten-Panel ausgewählt ist.Documentation Index
Fetch the complete documentation index at: https://support.lumafield.com/llms.txt
Use this file to discover all available pages before exploring further.

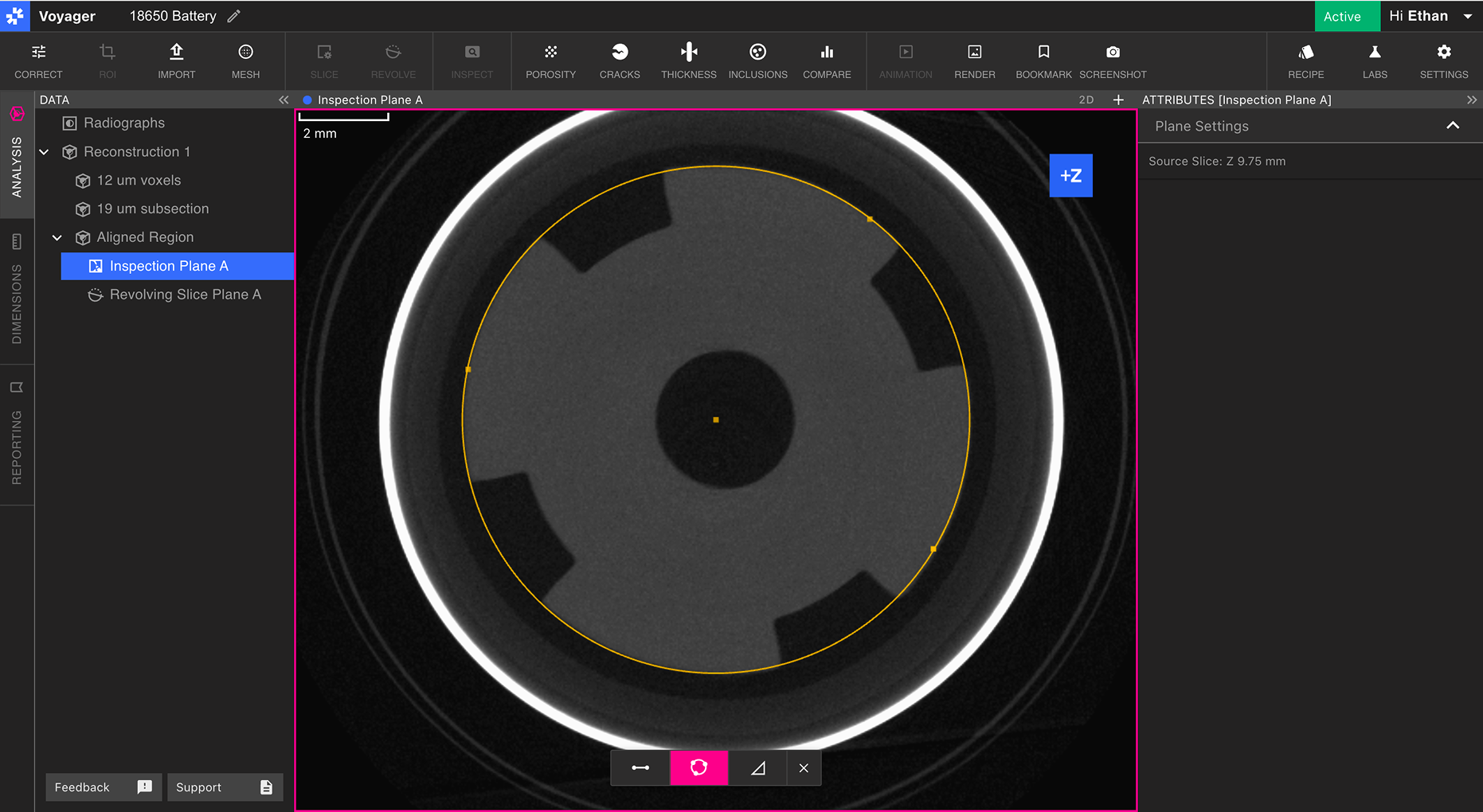

Circle-Tool
Um den Durchmesser eines Kreises zu messen, wählen Sie das Circle-Tool in der Toolbar. Wählen Sie drei Punkte auf der Inspektionsebene, die auf dem Umfang des Kreises liegen. Wählen Sie abschließend einen Punkt im Viewport, um das Maßfeld im Viewport zu verankern.

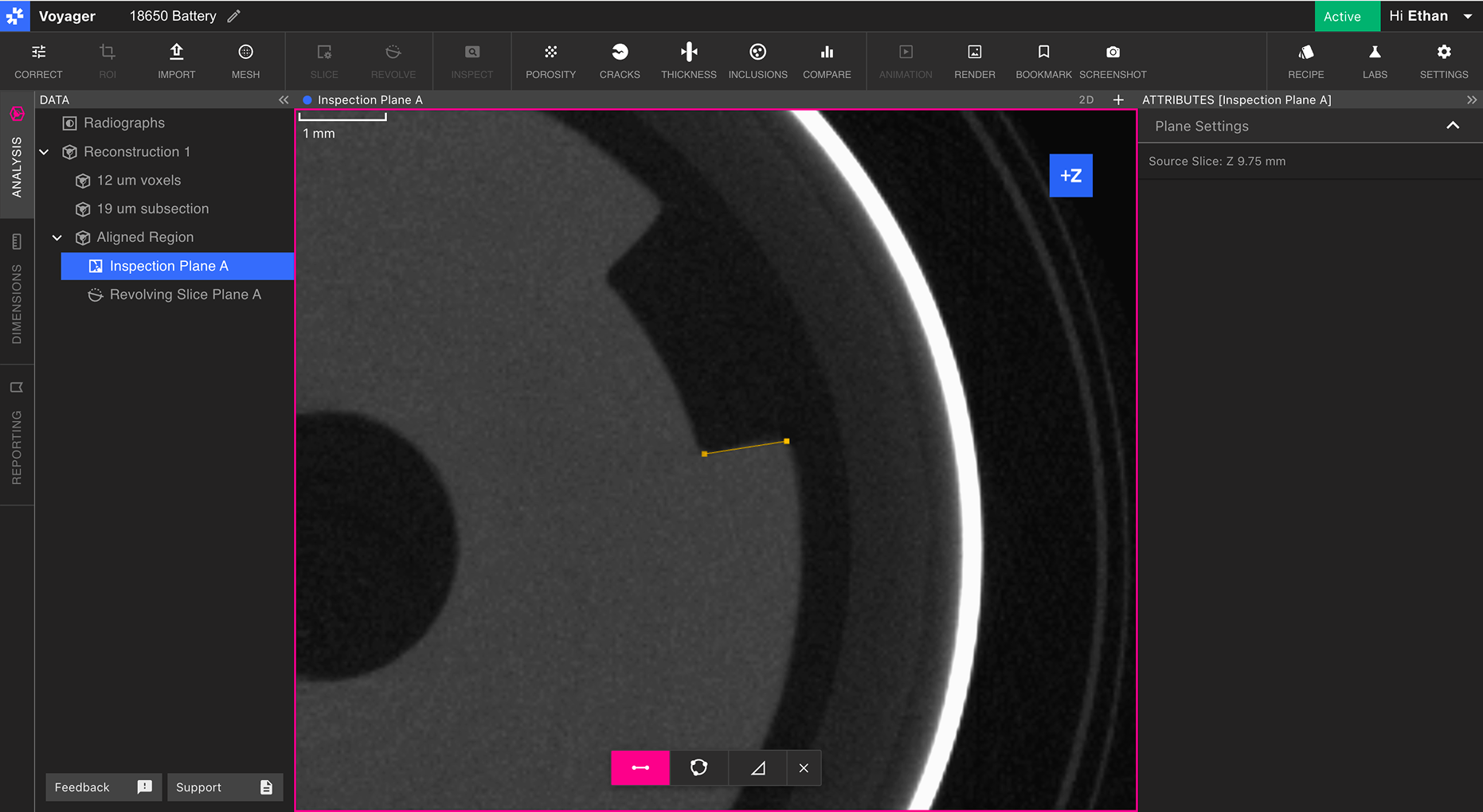

Line-Tool
Um die Länge eines Linienstücks zu messen, wählen Sie das Line-Tool in der Toolbar. Wählen Sie die beiden Endpunkte des Linienstücks und wählen Sie einen Punkt im Viewport, um das Maßfeld im Viewport zu verankern.

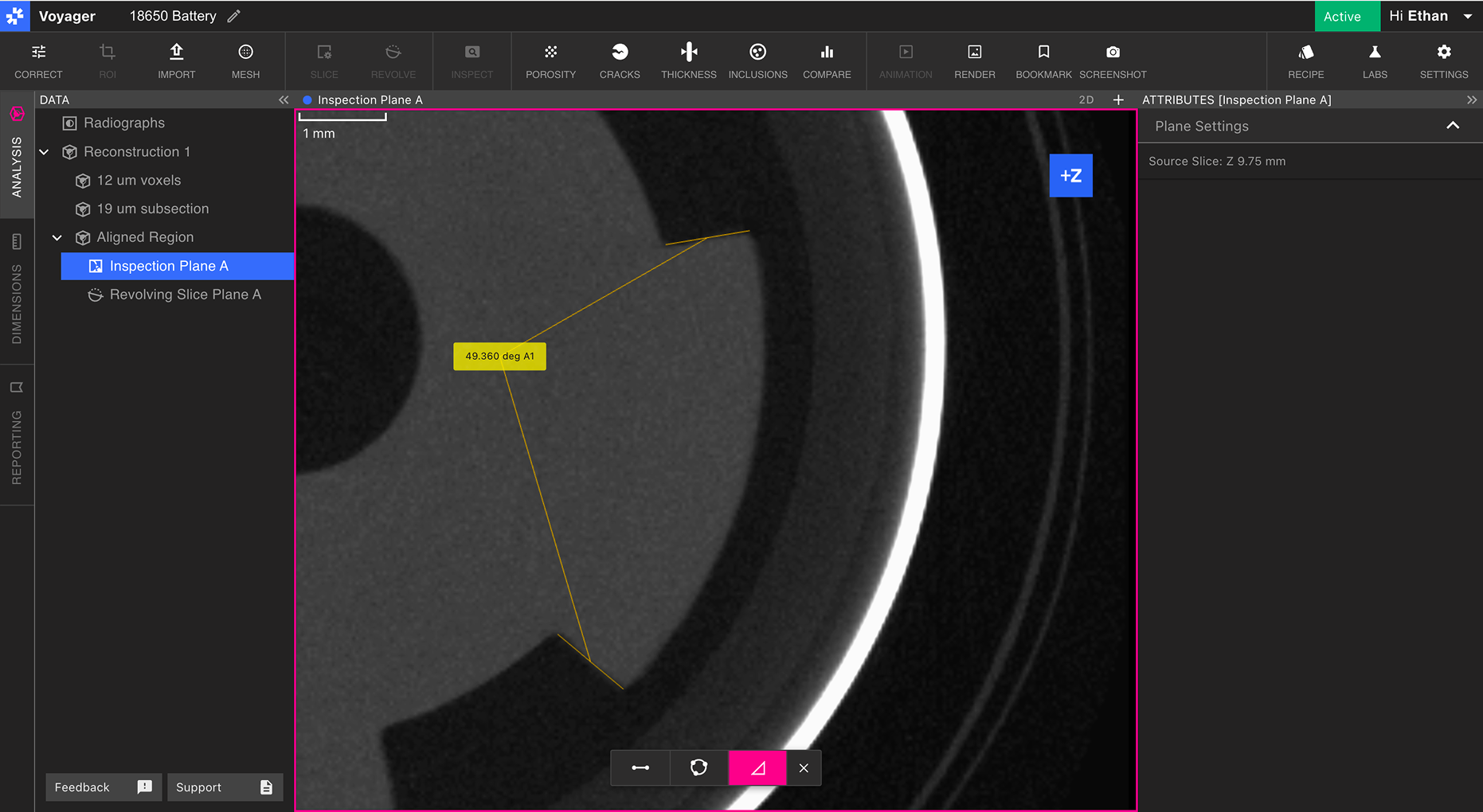

Angle-Tool
Um einen Winkel zwischen zwei Linienstücken zu messen, wählen Sie das Angle-Tool in der Toolbar. Wählen Sie die beiden Endpunkte des ersten Linienstücks und danach die beiden Endpunkte des zweiten Linienstücks. Wählen Sie abschließend einen Punkt im Viewport, um das Maßfeld im Viewport zu verankern.

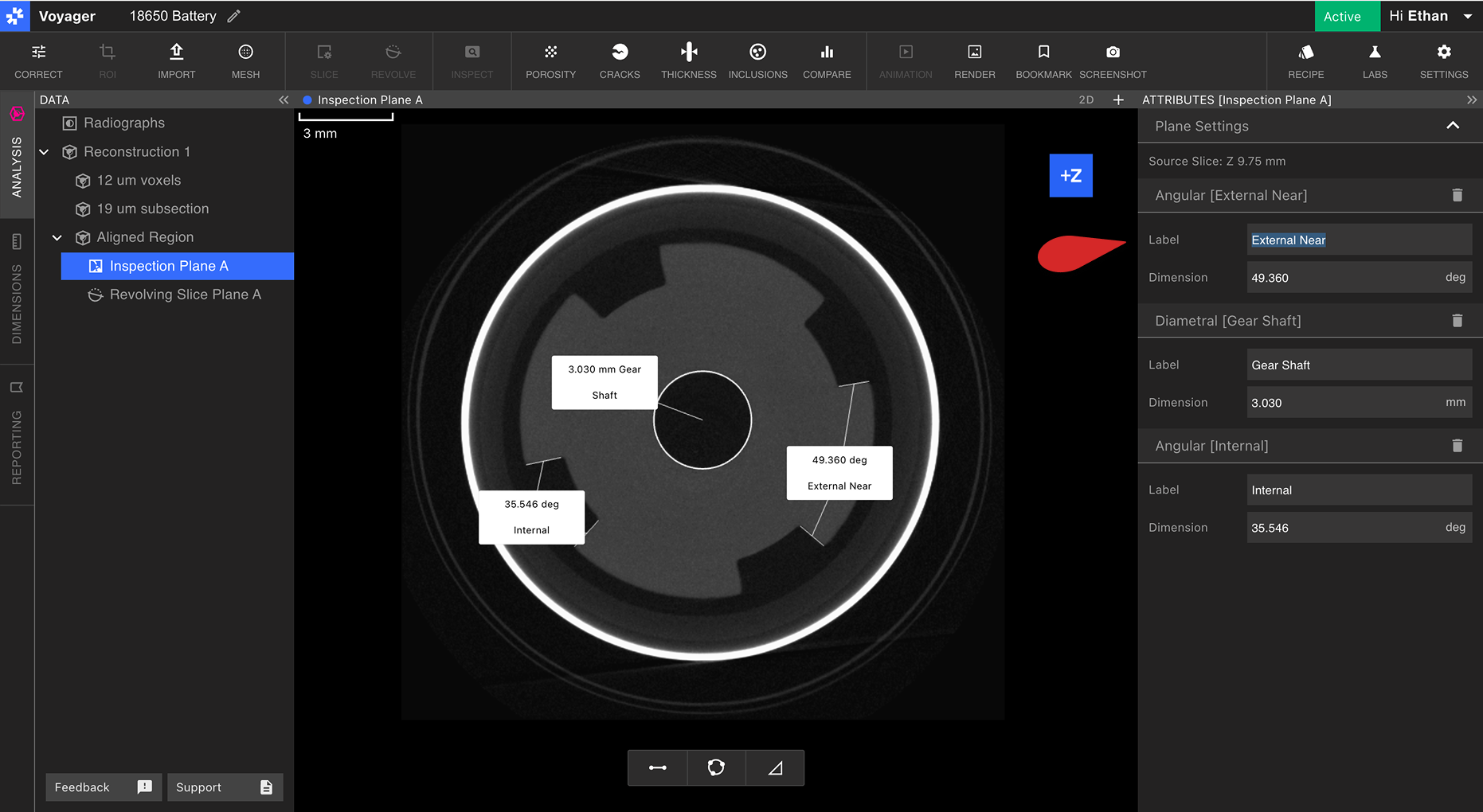

Messlabels anpassen
Messungen können im Attributes-Panel der Inspektionsebene beschriftet werden. Ändern Sie das Feld “Label”, um einen neuen Anzeigenamen für die Messung zu erstellen.
Mesh messen
Beim Messen auf einem Mesh- oder Mesh-Vergleich-Datenobjekt unterstützt Voyager Mesh-Snapping, um präzisere Bemaßungs-Workflows zu ermöglichen. Besuchen Sie den Artikel ISO-50 & Mesh Snapping, um mehr zu erfahren.
