Panorama general

Voyager es el software basado en la nube de Lumafield para gestionar, inspeccionar y analizar datos capturados en los escáneres Neptune y Triton. Tanto si es nuevo en la TC de rayos X como si es un veterano, Voyager le da las Herramientas para organizar Proyectos de escaneo, navegar por volúmenes reconstruidos, medir geometría y ejecutar Flujos de trabajo de análisis. Voyager tiene dos componentes principales:
  • El Editor de Proyectos para visualización, medición y análisis interactivos de datos de TC
  • Los Dashboards para la organización de Proyectos, gestión del Workspace y configuración administrativa
Vea las Notas de lanzamiento de Voyager y los Aspectos destacados mensuales para conocer las novedades — más recientemente, Voyager 2.0 y la suite de Auto-Dimensionamiento 3D.

​
Editor de Proyectos de Voyager

El Editor de Proyectos es el software de análisis de Lumafield para interactuar directamente con datos de TC — crear y navegar datos, medir geometrías y ejecutar Flujos de trabajo de análisis. Vea Getting Around para el diseño. Voyager Introduction

​
Modos de Voyager

A partir de Voyager 2.0, la barra de herramientas se organiza en tres Modos centrados en tareas. Cambiar de Modo conserva sus datos — solo cambia el conjunto de Herramientas.

Modo de Análisis

ROIs, Planos de Inspección, Herramientas de Medición, Malla, Comparación y la suite completa de Integrity Analysis (Porosidad, Inclusiones, Grietas, Espesor de Pared).

Modo de Dimensionamiento

La suite GD&T Auto-Dimensionamiento 3D — Dimensiones Directas, Planitud, Datums y Perfil — construida sobre la Extracción Automática de Características.

Modo de Reportes

Marcadores, Render y Animación para compartir vistas críticas y convertir un Proyecto en un informe.
Comience cada Proyecto con una Región de interés. Los ROIs mejoran la resolución y el contraste, alinean la pieza a un sistema de coordenadas y son requeridos por cada Herramienta del Modo de Dimensionamiento.

​
Datos del Modo de Análisis

En el Modo de Análisis, el Editor de Proyectos organiza los datos del Proyecto en los siguientes tipos, cada uno renderizado como un Objeto de Datos:
  • Proyecciones — radiografías de rayos X sin procesar capturadas durante el escaneo
  • Reconstrucción — el volumen TC completo reconstruido a partir de esas Proyecciones
  • Región de interés (ROI) — un sub-volumen orientado de una Reconstrucción u otro ROI
  • Plano — una vista basada en cortes que permite la medición 2D
  • Malla — una representación de superficie producida por la Herramienta de Malla o importada mediante la Herramienta de Importación
  • Resultados de Análisis — salidas de Flujos de trabajo (p. ej., Comparación CAD, Porosidad, Inclusiones, Grietas y Espesor de Pared)

​
Datos del Modo de Dimensionamiento

En el Modo de Dimensionamiento, la suite de Auto-Dimensionamiento 3D produce un conjunto paralelo de Objetos de Datos centrados en GD&T sobre un ROI orientado:
  • Características Extraídas — planos y cilindros producidos por la Extracción Automática de Características; las entradas para cada Herramienta de este Modo
  • Malla de Pieza Completa — una malla de borde sub-vóxel usada por Perfil
  • CAD Importado — geometría nominal .STEP cargada mediante la Herramienta de Importación para la evaluación de Perfil; vea Importación de CAD nominal
  • Datums — referencias de Plano, Eje y Plano Medio construidas sobre características extraídas (o sobre CAD importado)
  • Marco de Referencia de Datums (DRF) — un conjunto correlacionado de datums que abarca la pieza y el CAD importado
  • Dimensiones Directas — mediciones de Distancia, Ángulo y Diámetro con tolerancia y codificación de color aprobado/rechazado
  • Evaluaciones GD&T — resultados de Planitud y Perfil, mostrados como mapas de calor de desviación con etiquetas sensibles a la tolerancia
Rote, desplace y haga zoom sobre Objetos 3D con gestos de ratón estándar; recorra Planos 2D con el deslizador debajo del Viewport. La navegación es idéntica en todos los Modos.

​
Herramientas avanzadas

Dos conjuntos de capacidades se ubican junto a los tres Modos: Póngase en contacto con su Customer Success Manager o envíe un correo a customersuccess@lumafield.com para saber más sobre las Herramientas avanzadas.

​
Dashboards de Voyager

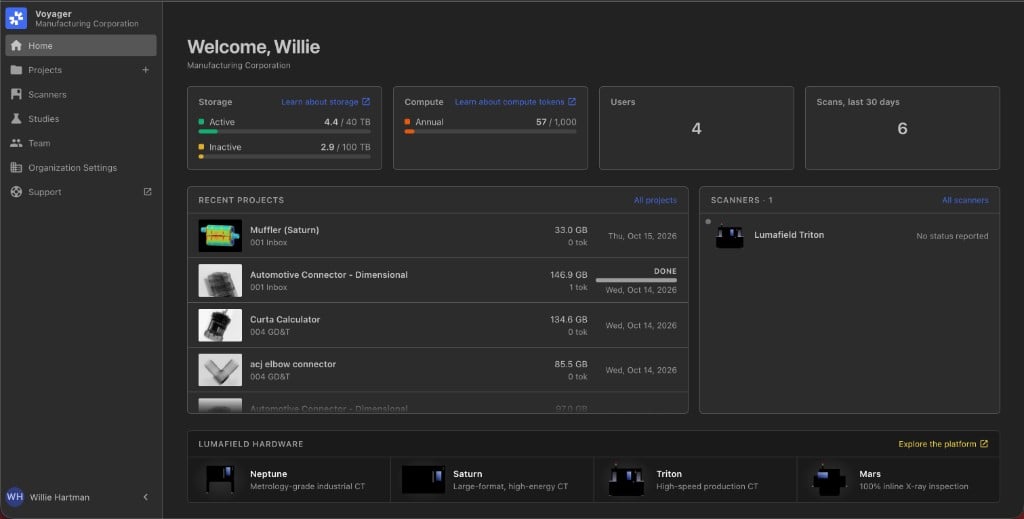

Los Dashboards de Voyager son la capa organizativa y administrativa de Voyager. Dashboard Introduction
  • El Project Dashboard es la ubicación central para todos los Proyectos de TC, automáticamente poblado por los escaneos completados. Use Tags y Bulk Actions para organizar y buscar a escala, y vea los Workspaces de su Organización — los límites de acceso que agrupan Proyectos relacionados.
  • El Manager Dashboard proporciona controles para la gestión de usuarios, creación de Workspaces, acceso a escáneres y configuraciones de toda la Organización. El acceso está limitado a los Managers de la Organización.

​
Configuraciones de Voyager

Voyager se ofrece como Cloud, GovCloud y On-Prem.
  • Voyager Cloud es la implementación hospedada estándar de Lumafield, con versiones de software gestionadas por Lumafield para los sistemas de hardware compatibles.
  • Voyager GovCloud proporciona un modelo de implementación similar para clientes con requisitos elevados de seguridad y cumplimiento normativo.
  • Voyager On-Prem se instala en su entorno, con versiones de software coordinadas a través de Lumafield. Consulte nuestra guía de On-Prem Power para obtener instrucciones de reinicio del servidor.
